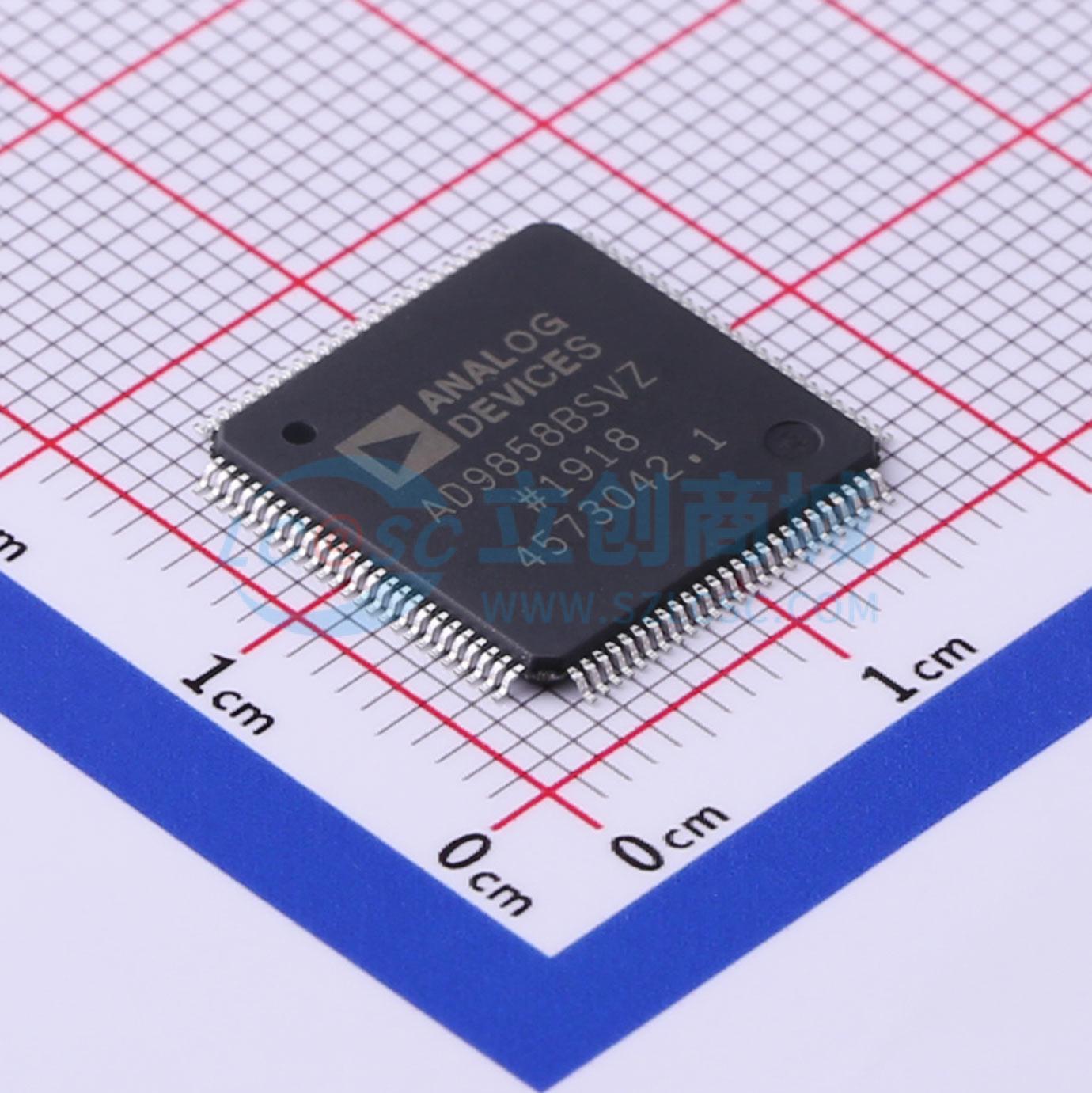

温馨提醒：图片仅供参考，商品以实物为准
AD9858BSVZ
1 GSPS直接数字合成器AD9858
- 描述
- AD9858是一款直接数字合成器(DDS)，具有高达2 GHz的输入时钟，10位数模转换器(DAC)，可编程频率寄存器，简化并行和SPI串行控制接口，自动频率扫描功能，4个频率配置文件。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9858BSVZ
- 商品编号
- C514307
- 商品封装
- TQFP-100-EP(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 直接数字频率合成(DDS) | |
| 工作电压 | 3.14V~3.47V |
| 属性 | 参数值 | |
|---|---|---|
| 分辨率 | 10 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9858是一款直接数字频率合成器（DDS），内置一个最高采样率达1 GSPS的10位数模转换器（DAC）。它采用先进的DDS技术，并结合内部高速、高性能DAC，构成一个数字可编程的完整高频合成器，能够生成频率捷变的模拟输出正弦波，最高频率可达400 MHz。AD9858旨在实现快速跳频和精细的调谐分辨率（32位频率调谐字）。频率调谐和控制字可通过并行（8位）或串行加载格式写入AD9858。对于需要将高速DDS与锁相环（PLL）功能相结合的合成应用，AD9858集成了电荷泵（CP）和相位-频率检测器（PFD）。对于需要将DDS、PLL和混频器相结合的应用，如频率转换环路和调谐器，芯片上还集成了一个模拟混频器。此外，AD9858的时钟输入具有2分频功能，允许外部参考时钟频率高达2 GHz。 AD9858的工作温度范围为-40°C至+85°C，适用于工业级应用。
商品特性
- 内部时钟速度：1 GSPS
- 最高2 GHz输入时钟（可选2分频）
- 集成10位DAC
- 出色的相位噪声和无杂散动态范围（SFDR）
- 32位可编程频率寄存器
- 简化的8位并行和SPI串行控制接口
- 自动频率扫描功能
- 4种频率配置文件
- 3.3 V电源供电
- 典型功耗：2 W
- 集成可编程电荷泵和带快速锁定电路的相位-频率检测器
- 隔离式电荷泵电源，最高5 V
- 集成2 GHz混频器
应用领域
- 甚高频/超高频本振（VHF/UHF LO）合成
- 调谐器
- 仪器仪表
- 捷变时钟合成
- 蜂窝基站跳频合成器
- 雷达
- 同步光网络/同步数字体系（SONET/SDH）时钟合成
