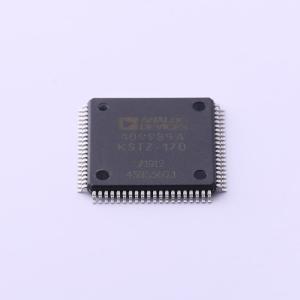

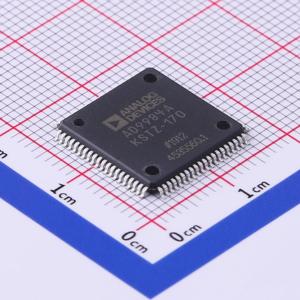

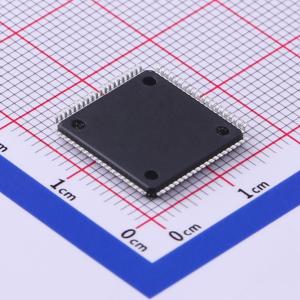

温馨提醒：图片仅供参考，商品以实物为准
AD9984AKSTZ-170
高性能10位显示器接口
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9984AKSTZ-170
- 商品编号
- C514309
- 商品封装
- LQFP-80(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.65克(g)
商品参数
参数完善中
商品概述
AD9984A是一款完整的10位、170 MSPS单片模拟接口，专为采集YPbPr视频和RGB图形信号而优化。其170 MSPS的编码速率能力和300 MHz的全功率模拟带宽支持所有高达1080p的HDTV视频模式，以及高达60 Hz、1600x1200分辨率的UXGA图形。 AD9984A包含一个带内部基准的170 MHz三路ADC、一个PLL以及可编程增益、失调和钳位控制。用户只需提供1.8 V电源和模拟输入。三态CMOS输出可由1.8 V至3.3 V供电。 AD9984A片上PLL从三电平同步信号（用于YPbPr视频）或行同步信号（用于RGB图形）生成采样时钟。采样时钟输出频率范围为10 MHz至170 MHz。通过内部惯性模式生成功能，PLL在无同步输入时仍能保持其输出频率。提供32级采样时钟相位调整功能。输出数据、同步信号和时钟的相位关系得以保持。 可启用自动失调功能，以自动恢复信号参考电平并校准三个通道之间的任何失调差异。可启用自动通道间增益匹配功能，以最小化三个通道之间的任何增益失配。 AD9984A还为复合同步和绿同步应用提供完整的同步处理功能。钳位信号可在内部生成，也可由用户通过CLAMP输入引脚提供。 AD9984A采用先进的CMOS工艺制造，提供节省空间的无铅80引脚薄型四方扁平封装（LQFP）或64引脚引脚框架芯片级封装（LFCSP），工作温度范围为0℃至70℃。
商品特性
- 10位模数转换器
- 最高170 MSPS转换速率
- 170 MSPS时PLL时钟抖动低
- 自动增益匹配
- 自动失调调整
- 2:1输入多路复用器
- 通过专用引脚或串行寄存器实现掉电功能
- 4:4:4、4:2:2和DDR输出格式模式
- 可变输出驱动强度
- 奇偶场检测
- 外部时钟输入
- 再生行同步输出
- 可编程输出高阻抗控制
- 每场行同步计数器
- 绿同步（SOG）脉冲滤波器
- 无铅封装
应用领域
- 高端电视
- 等离子显示屏
- 液晶电视
- 高清电视
- RGB图形处理
- 液晶显示器和投影仪
- 扫描转换器
