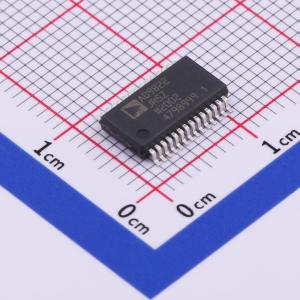

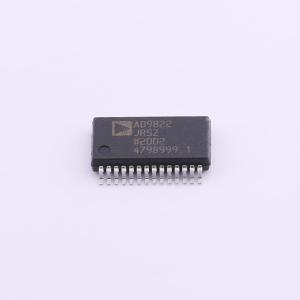

AD9822JRSZRL
AD9822JRSZRL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD9822是一款完整的模拟信号处理器，适用于CCD成像应用。它具有3通道架构，可对三线色CCD阵列的输出进行采样和调节。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9822JRSZRL
- 商品编号
- C514302
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.343克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 15MHz | |
| 通道数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 差分输入 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
AD9822是一款适用于CCD成像应用的完整模拟信号处理器。它采用3通道架构，旨在对三线彩色CCD阵列的输出进行采样和调理。每个通道由一个输入箝位器、相关双采样器（CDS）、失调DAC和可编程增益放大器（PGA）组成，并通过多路复用连接至一个高性能14位ADC。 对于不需要CDS的传感器，如接触式图像传感器（CIS）和CMOS有源像素传感器，可禁用CDS放大器。 14位数字输出经多路复用后形成一个8位输出字，需通过两次读取周期进行访问。内部寄存器可通过一个三线串行接口进行编程，用于调整增益、失调和工作模式。 AD9822采用单5V电源供电，典型功耗为385mW，提供28引脚SOIC或SSOP封装。
商品特性
- 14位、15MSPS ADC
- 保证无漏码
- 3通道工作，最高可达15MSPS
- 1通道工作，最高可达12.5MSPS
- 相关双采样
- 7 - 6倍可编程增益
- ±350mV可编程失调
- 输入箝位电路
- 内部电压基准
- 多路复用字节宽输出（± ± 6格式）
- 三线串行数字接口
- 3V/5V数字I/O兼容
- 28引脚SOIC或SSOP封装
- 低功耗CMOS：385mW（典型值）
- 掉电模式：<1mW
应用领域
- 平板式文档扫描仪
- 胶片扫描仪
- 数字彩色复印机
- 多功能外设
