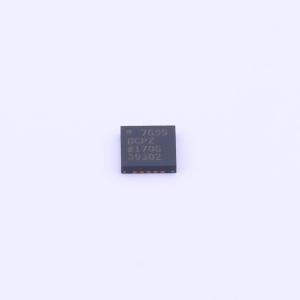

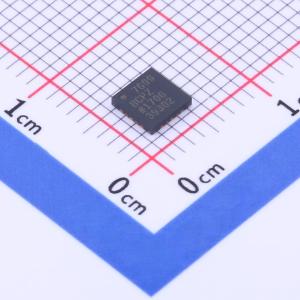

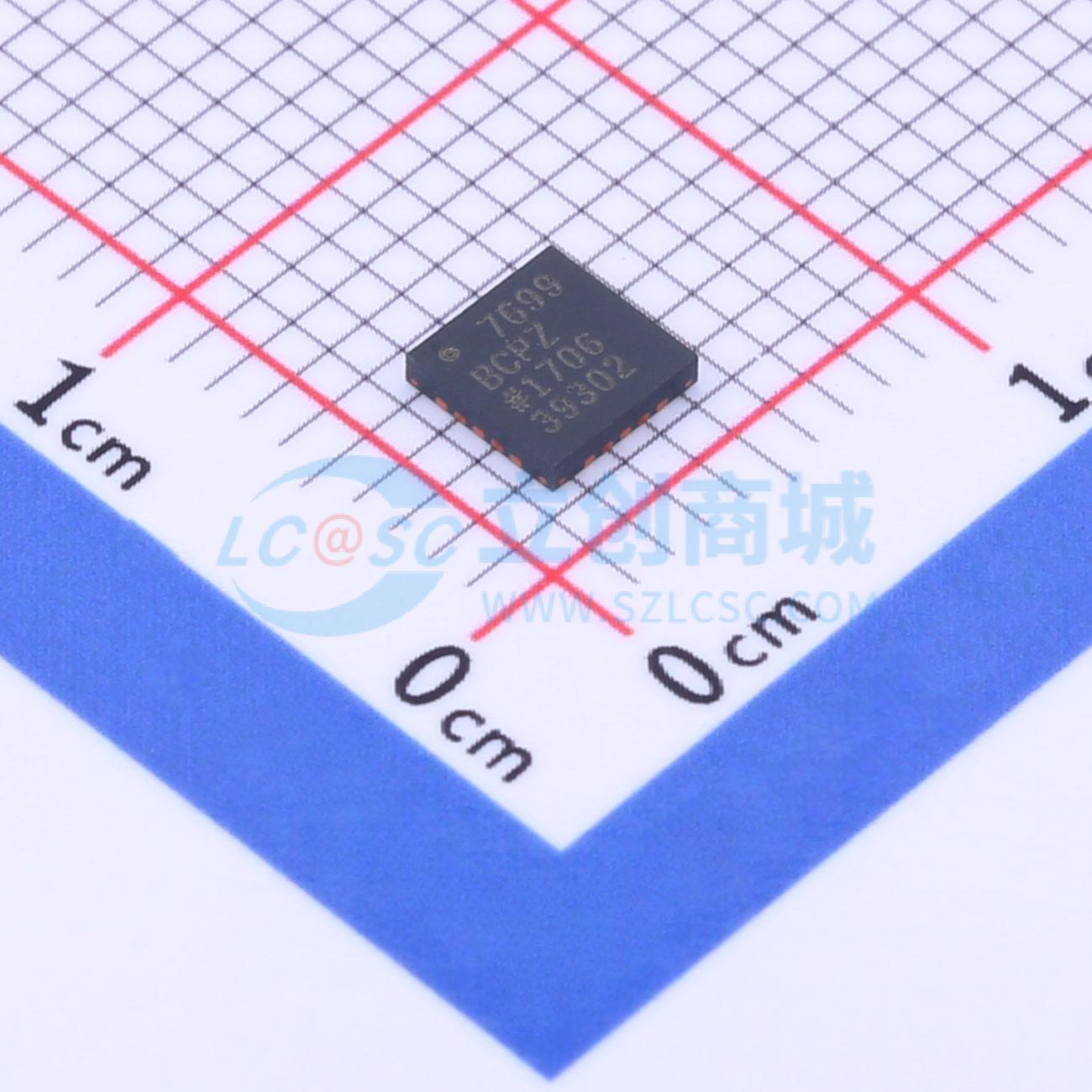

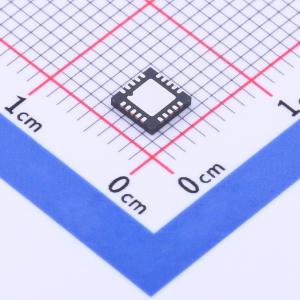

AD7699BCPZRL7
16位、8通道、500 kSPS PulSAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16-Bit、8通道、500 kSPS PulSAR® ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7699BCPZRL7
- 商品编号
- C515879
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 91.5dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 不支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 50nA |
商品概述
AD7699是一款8通道、16位、电荷再分配逐次逼近型模数转换器(ADC)，采用单电源供电。 AD7699内置多通道、低功耗数据采集系统所需的所有元件，包括：无失码的真16位SAR ADC；用于将输入配置为单端输入(使用或不使用参考地)、差分输入或双极性输入的8通道、低串扰多路复用器；内部4.096 V低漂移基准电压源和缓冲器；温度传感器；可选的单极点滤波器；以及多通道按顺序连续采样时所用的序列器。 AD7699使用简单的串行端口接口(SPI)实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主逻辑电平。功耗与吞吐速率成正比。 AD7699采用20引脚微型LFCSP封装，工作温度范围为 -40°C 至 +85°C。
AD7699是8通道、16位、电荷再分配逐次逼近寄存器(SAR)型模数转换器(ADC)，每秒能够转换500,000个样本(500 kSPS)，两次转换之间器件关断。当采用外部基准电压源并以1 kSPS速率工作时，典型功耗为 52 μW，非常适合电池供电的应用。 AD7699内置多通道、低功耗数据采集系统所需的全部元件，包括： • 16位无失码的SAR ADC • 8通道、低串扰多路复用器 • 内部低漂移基准电压源和缓冲 • 温度传感器可选单极点滤波器 • 通道序列器
商品特性
- 16位分辨率、无失码
- 8通道多路复用器，输入可选择单极性单端输入、差分输入(使用参考地)、伪双极性输入
- 吞吐速率：500 kSPS
- 积分非线性(INL)：典型值：±0.5 LSB，最大值：±1.5 LSB(±23 ppm或FSR)
- 动态范围：93.3 dB
- 信纳比(SINAD)：91.5 dB(20 kHz)
- 总谐波失真(THD)：-97 dB(20 kHz)
- 模拟输入范围：0至VREF(VREF可高达VDD)
- 多种基准源类型：内部4.096 V基准源、外部缓冲基准源(可达4.096 V)、外部基准源(可达VDD)
- 内部温度传感器
- 通道序列器，可选单极点滤波器，繁忙指示器
- 无流水线延迟，SAR架构
- 单电源工作，电源电压5 V，逻辑接口电压：1.8 V至5 V
- 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
- 功耗26 mW @ 500 kSPS，5.2 μW @ 100 SPS
- 待机电流：50 nA
- 20引脚4mm×4mm LFCSP封装
应用领域
- 电池供电设备
- 医疗仪器：ECG/EKG
- 移动通信：GPS
- 个人数字助理
- 电力线路监控
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 过程控制
