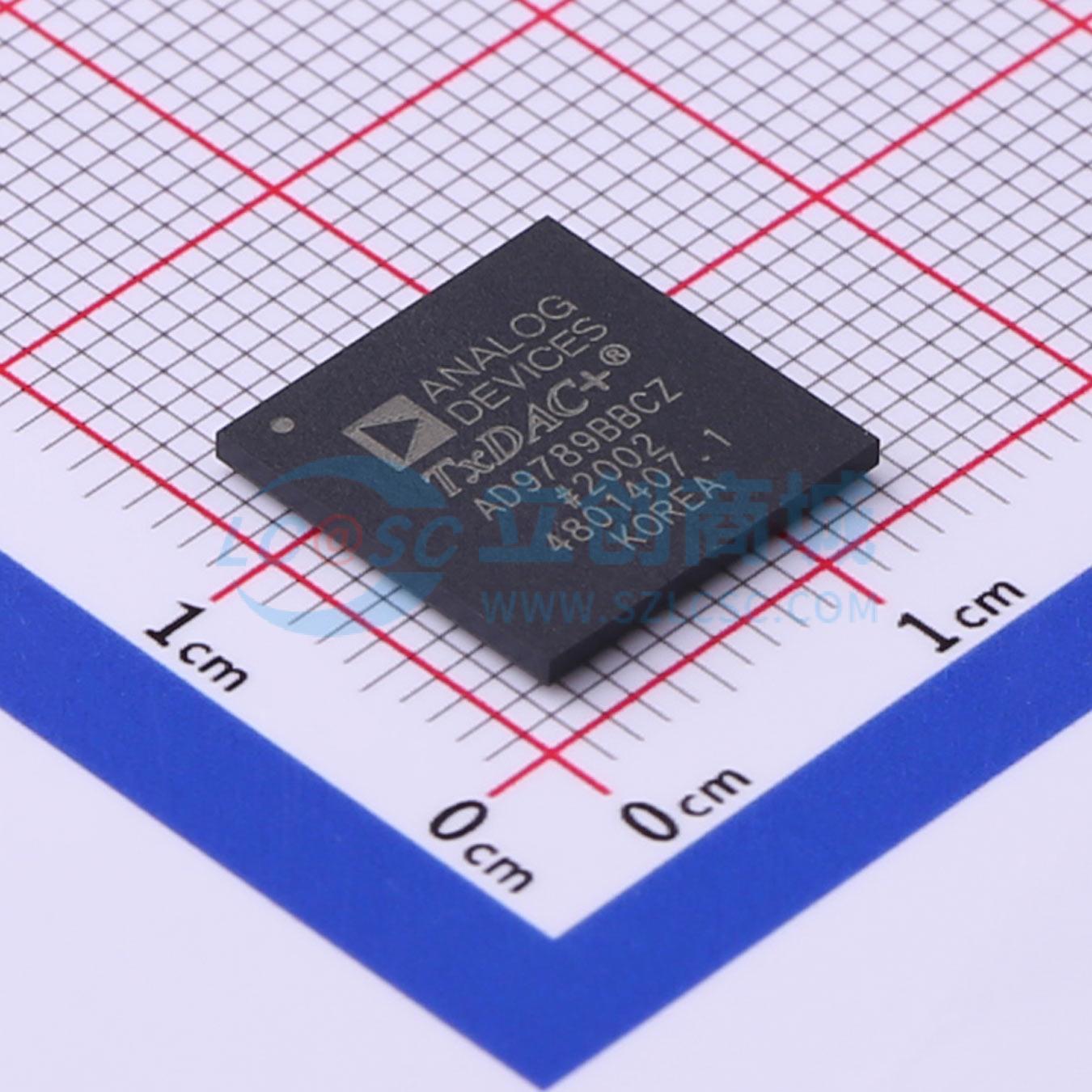

AD9789BBCZ实物图
  • AD9789BBCZ商品缩略图
  • AD9789BBCZ商品缩略图
  • AD9789BBCZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD9789BBCZ

14位,2400 MSPS 射频DAC,带4通道信号处理

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
14位、2400 MSPS TxDAC+,具备四通道信号处理能力
品牌名称
ADI(亚德诺)
商品型号
AD9789BBCZ
商品编号
C514301
商品封装
BGA-164​
包装方式
托盘
商品毛重
0.3克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率14位
通道数4
接口类型SPI;LVDS
工作电压1.5V~3.3V
稳定时间70ns
输出类型-
属性参数值
积分非线性-
工作温度-40℃~+85℃
采样率2.4GHz
基准电压源内置
基准电压源温漂25ppm/℃
数据速率150MHz

商品概述

AD9789是一款灵活的QAM编码器/内插器/上变频器,集成了高性能、2400 MSPS、14位射频数模转换器(DAC)。灵活的数字接口最多可接收四路复数数据。QAM编码器支持16、32、64、128和256的星座图大小,适用于所有标准的平方根升余弦(SRRC)滤波器系数。 片上速率转换器在固定DAC时钟下支持宽范围的波特率。数字上变频器可将通道置于0至0.5×fDAC范围内。这允许合成四个连续通道,并将其置于从直流到fDAC的任意位置。 AD9789包含一个串行外设接口(SPI),用于设备配置和状态寄存器回读。灵活的数字接口可配置为4位、8位、16位和32位的数据总线宽度。它可以接收实数或复数数据。 AD9789采用1.5 V、1.8 V和3.3 V电源供电,总功耗为1.6 W。它采用164球芯片级封装球栅阵列(BGA),具有较低的热阻和减少的封装寄生效应。无需特殊的电源排序。时钟接收器上电时静音,以防止启动噪声。

商品特性

  • DOCSIS 3.0性能:四个QAM载波在全频段(47 MHz至1 GHz)的邻道泄漏比(ACLR):在fOUT = 200 MHz时为−75 dBc,在fOUT = 800 MHz时(噪声)为−72 dBc,在fOUT = 800 MHz时(谐波)为−67 dBc,未均衡的调制误差比(MER)= ±42 dB
  • 片上可旁路的四个带SRRC滤波器的QAM编码器、76倍至512倍内插器、速率转换器和调制器
  • 灵活的数据接口:4位、8位、16位或32位宽,带奇偶校验
  • 功耗:1.6 W(IFS = 20 mA,fDAC = 2.4 GHz,LVDS接口)
  • 支持fS混合模式的直接射频合成
  • 内置自测试(BIST)支持
  • 输入连接检查
  • 内部随机数发生器

应用领域

  • 宽带通信系统
  • 电缆调制解调器终端系统(CMTS)/数字视频广播(DVB)
  • 蜂窝基础设施
  • 点对点无线通信
