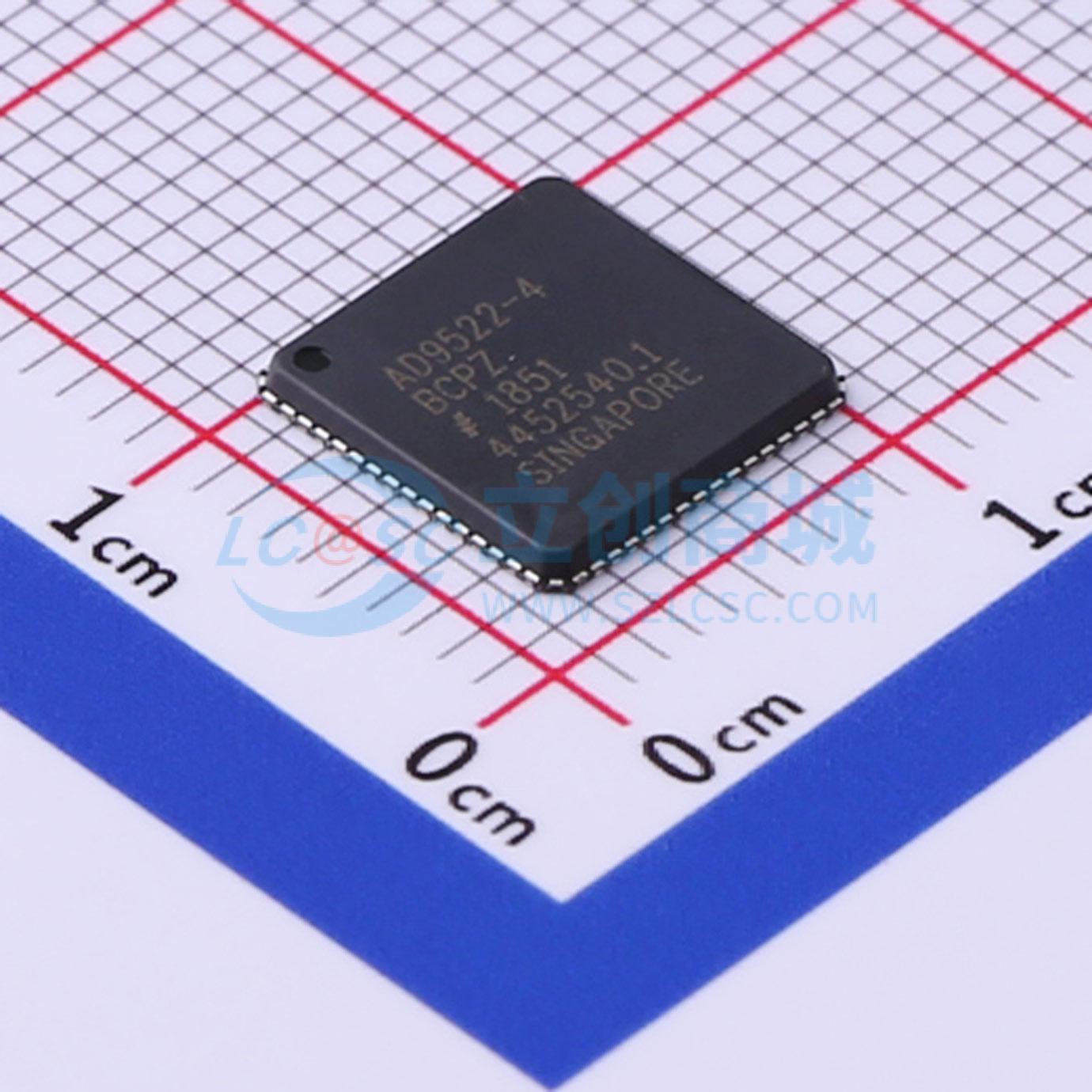

AD9522-4BCPZ
12路LVDS/24路CMOS输出时钟发生器，集成1.6 GHz VCO
- 描述
- 12路LVDS/24路CMOS输出时钟发生器，集成1.6GHzVCO
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9522-4BCPZ
- 商品编号
- C514289
- 商品封装
- LFCSP-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | I2C | |
| 最大输出频率 | 1.8GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 输出通道数 | 12 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9522 - 4 具备亚皮秒抖动性能的多输出时钟分配功能，同时集成了片上 PLL 和 VCO。片上压控振荡器（VCO）的调谐范围为 1.4 GHz 至 1.8 GHz。也可使用最高 2.4 GHz 的外部 3.3 V/5 V VCO/VCXO。
商品特性
- 低相位噪声锁相环（PLL）
- 片上压控振荡器（VCO）调谐范围为 1.4 GHz 至 1.8 GHz
- 支持最高 2.4 GHz 的外部 3.3 V/5 V VCO/VCXO
- 1 个差分或 2 个单端参考输入
- 接受最高 250 MHz 的 CMOS、LVPECL 或 LVDS 参考信号
- 接受 16.62 MHz 至 33.3 MHz 的晶体作为参考输入
- 可选参考时钟倍频器
- 参考信号监测功能
- 自动和手动参考信号切换/保持模式可恢复
- 参考信号间无毛刺切换
- 从保持模式自动恢复
- 可选数字或模拟锁定检测
- 可选零延迟操作
- 十二个 800 MHz LVDS 输出分为 4 组
- 每组 3 个输出配有带相位延迟的 1 至 32 分频器
- 附加输出抖动低至 242 fs rms
- 分组输出的通道间偏斜 < 60 ps
- 每个 LVDS 输出可配置为 2 个 CMOS 输出（fOUT ≤ 250 MHz）
- 上电时所有输出自动同步
- 按需手动同步输出
- 兼容 SPI 和 I²C 的串行控制端口
- 64 引脚 LFCSP
- 非易失性 EEPROM 存储配置设置
应用领域
- 低抖动、低相位噪声时钟分配
- SONET、10Ge、10G FC 及其他 10 Gbps 协议的时钟生成与转换
- 前向纠错（G.710）
- 为高速 ADC、DAC、DDS、DDC、DUC、MxFE 提供时钟
- 高性能无线收发器
- 自动测试设备（ATE）和高性能仪器
- 宽带基础设施
