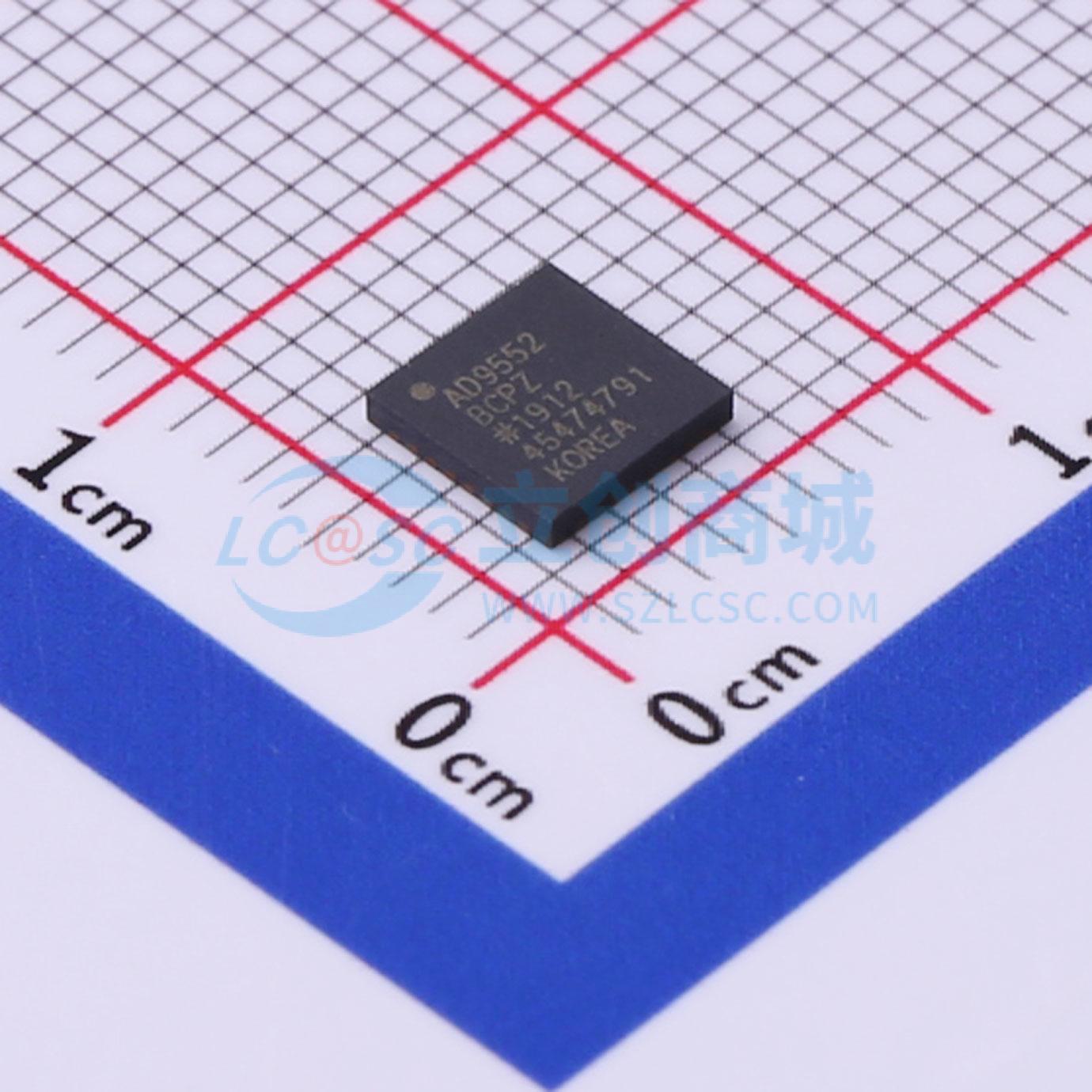

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 900MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9552 是一款基于分频N锁相环 (PLL) 的时钟生成器，专门设计用于替代高频晶体振荡器和谐振器。该器件采用 sigma-delta (Σ-Δ) 调制器 (SDM) 来适应分数频率合成。用户通过将单端时钟信号直接连接到 REF 引脚，或通过将晶体谐振器连接到 XTAL 引脚来提供输入参考信号。
AD9552 采用引脚可编程方式，基于八种常见输入频率中的一种，提供 64 种标准输出频率之一。该器件还具有 3 线 SPI 接口，使用户能够编程自定义输入到输出频率比。
AD9552 依赖于外部电容器来完成 PLL 的环路滤波器。输出兼容 LVPECL、LVDS 或单端 CMOS 逻辑电平，尽管 AD9552 采用严格的 CMOS 工艺实现。
AD9552 的工作温度范围规定为扩展工业温度范围 -40℃ 至 +85℃。
