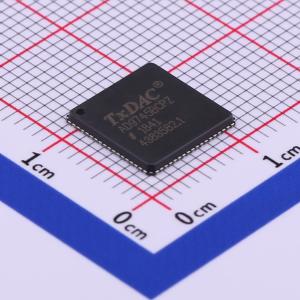

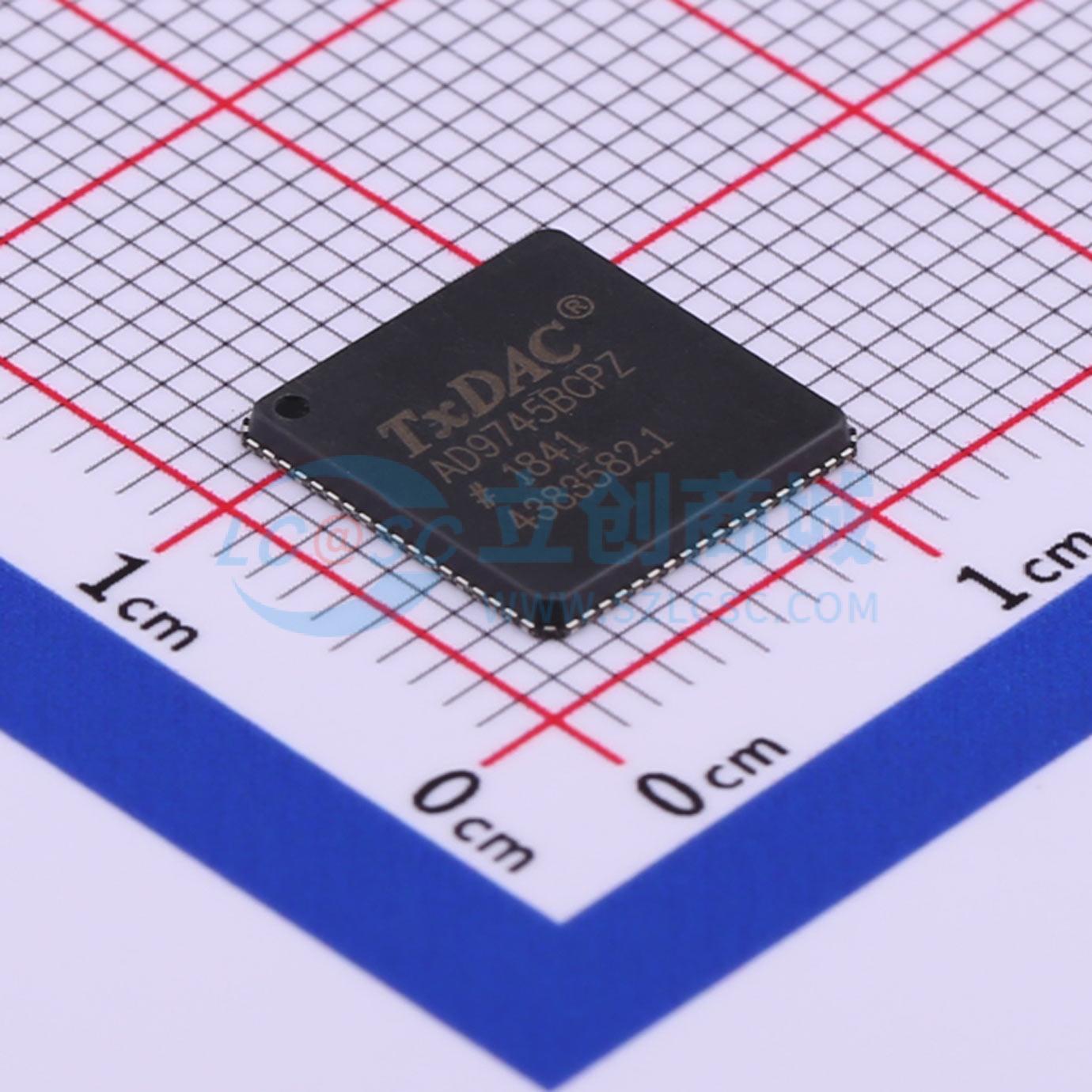

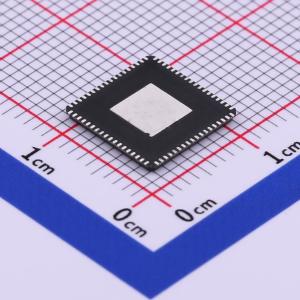

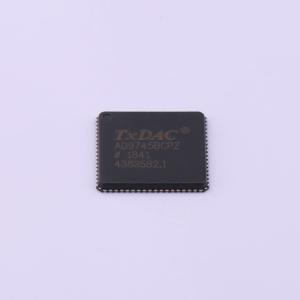

温馨提醒：图片仅供参考，商品以实物为准
AD9745BCPZRL
双通道、12位、250 MSPS数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9745BCPZRL
- 商品编号
- C514296
- 商品封装
- LFCSP-72(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.3V | |
| 输出类型 | - | |
| 积分非线性 | 0.13LSB；0.25LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9743/AD9745/AD9746/AD9747是引脚兼容的高动态范围双数模转换器（DAC），分辨率分别为10位、12位、14位和16位，采样率高达250 MSPS。这些器件具备直接转换发射应用的特定功能，包括增益和失调补偿，并且能与ADL5370等模拟正交调制器无缝接口。 一种专有的动态输出架构通过将能量从基频转移到镜像频率，即使在奈奎斯特频率以上也能合成模拟输出。 串行外设接口（SPI）端口提供完全可编程性。此外，还为无控制器的应用提供了一些引脚可编程功能。
商品特性
- 高动态范围双数模转换器（DAC）
- 低噪声和互调失真
- 在61.44 MHz中频（IF）下，单载波W-CDMA邻道泄漏比（ACLR）为80 dBc
- 创新的开关输出级允许在奈奎斯特频率之外提供可用输出
- 具有双端口或可选交错单端口操作的LVCMOS输入
- 差分模拟电流输出的满量程可在8.6 mA至31.7 mA之间编程
- 辅助10位电流DAC，具备源/灌能力，用于外部失调归零
- 内部1.2 V精密参考电压源
- 采用1.8 V和3.3 V电源供电
- 功耗315 mW
- 小尺寸、符合RoHS标准的72引脚LFCSP封装
应用领域
- 无线基础设施：W-CDMA、CDMA2000、TD-SCDMA、WiMAX
- 宽带通信：本地多点分配业务（LMDS）/多点多信道分配业务（MMDS）、点对点通信
- 仪器仪表：射频（RF）信号发生器、任意波形发生器
