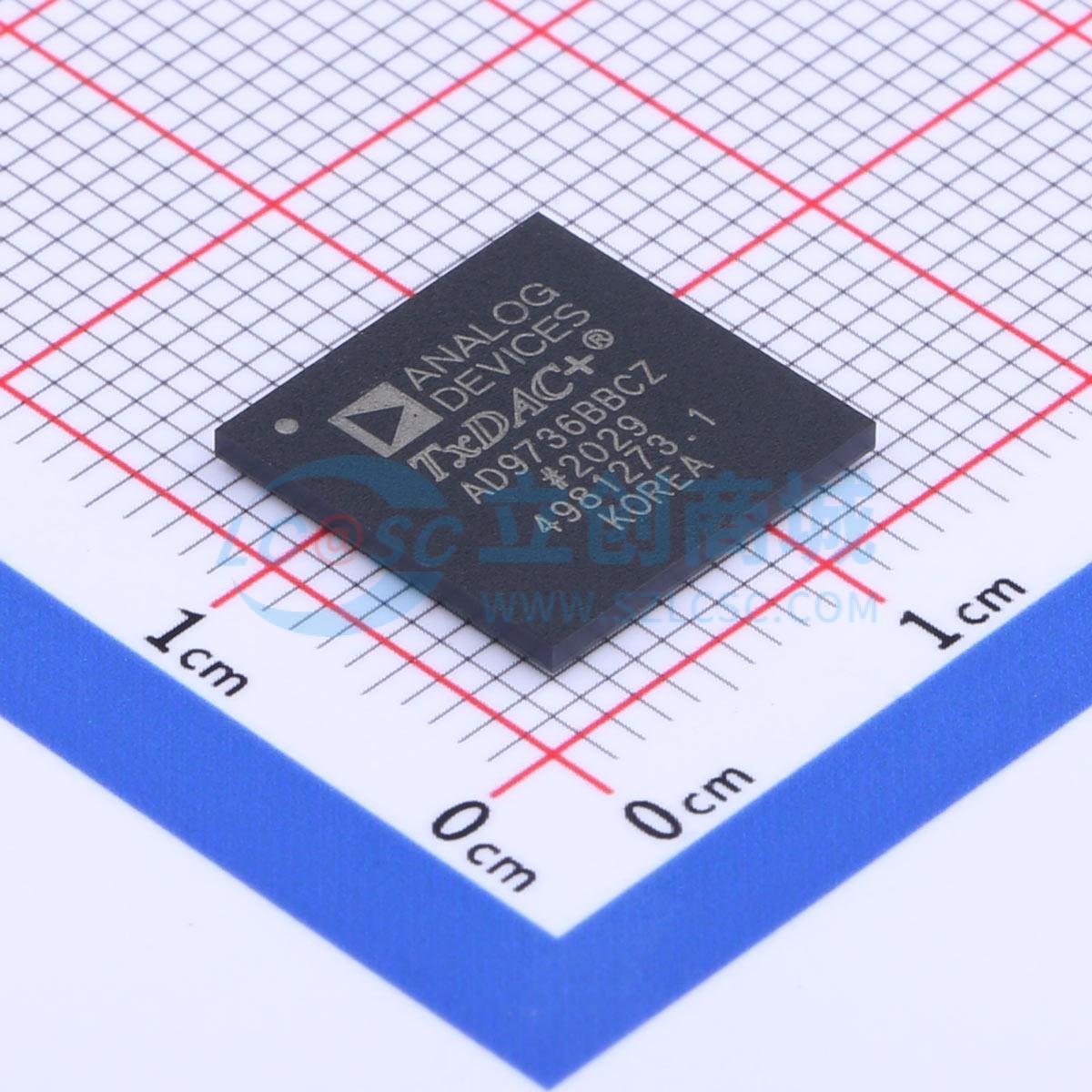

温馨提醒：图片仅供参考，商品以实物为准

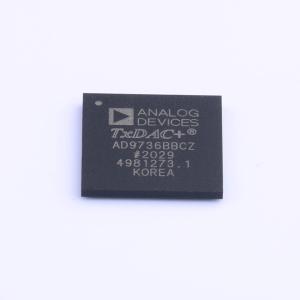

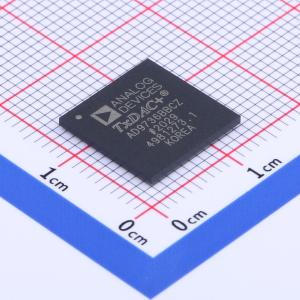

AD9736BBCZ
14位、1200 MSPS DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9736BBCZ
- 商品编号
- C514294
- 商品封装
- BGA-160
- 包装方式
- 托盘
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 1 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~3.47V | |
| 输出类型 | - | |
| 积分非线性 | 1LSB；0.6LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9736、AD9735和AD9734是高性能、高频DAC，提供高达1200 MSPS的采样率，允许在其奈奎斯特频率范围内进行多载波生成。AD9736是该系列中的14位产品，而AD9735和AD9734分别是12位和10位产品。它们包含一个串行外设接口（SPI）端口，可用于对许多内部参数进行编程，并能读取状态寄存器。 采用简化规格的LVDS接口来实现高采样率。输出电流可在8.66 mA至31.66 mA的范围内进行编程。AD973x系列采用0.18 µm CMOS工艺制造，使用1.8 V和3.3 V电源供电，在旁路模式下的总功耗为380 mW。它采用160引脚芯片级球栅阵列封装，以减少封装寄生效应。
商品特性
- 引脚兼容系列
- 出色的动态性能
- AD9736：fOUT = 30 MHz时，SFDR = 82 dBc
- AD9736：fOUT = 130 MHz时，SFDR = 69 dBc
- AD9736：fOUT = 30 MHz时，IMD = 87 dBc
- AD9736：fOUT = 130 MHz时，IMD = 82 dBc
- 带片上100 Ω端接的LVDS数据接口
- 内置自测试：LVDS采样完整性、LVDS到DAC的数据传输完整性
- 低功耗：380 mW（ΔFS = 20 mA；fOUT = 330 MHz）
- 1.8/3.3 V双电源供电
- 可调模拟输出：8.66 mA至31.66 mA（RL = 25 Ω至50 Ω）
- 片上1.2 V基准源

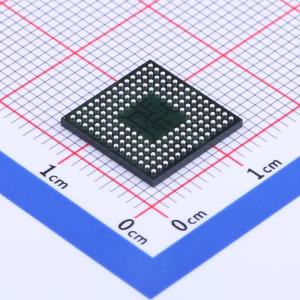

- 160引脚芯片级球栅阵列（CSP_BGA）封装
应用领域
- 宽带通信系统
- 蜂窝基础设施（数字预失真）
- 点对点无线CMTS/VOD
- 仪器仪表、自动测试设备
