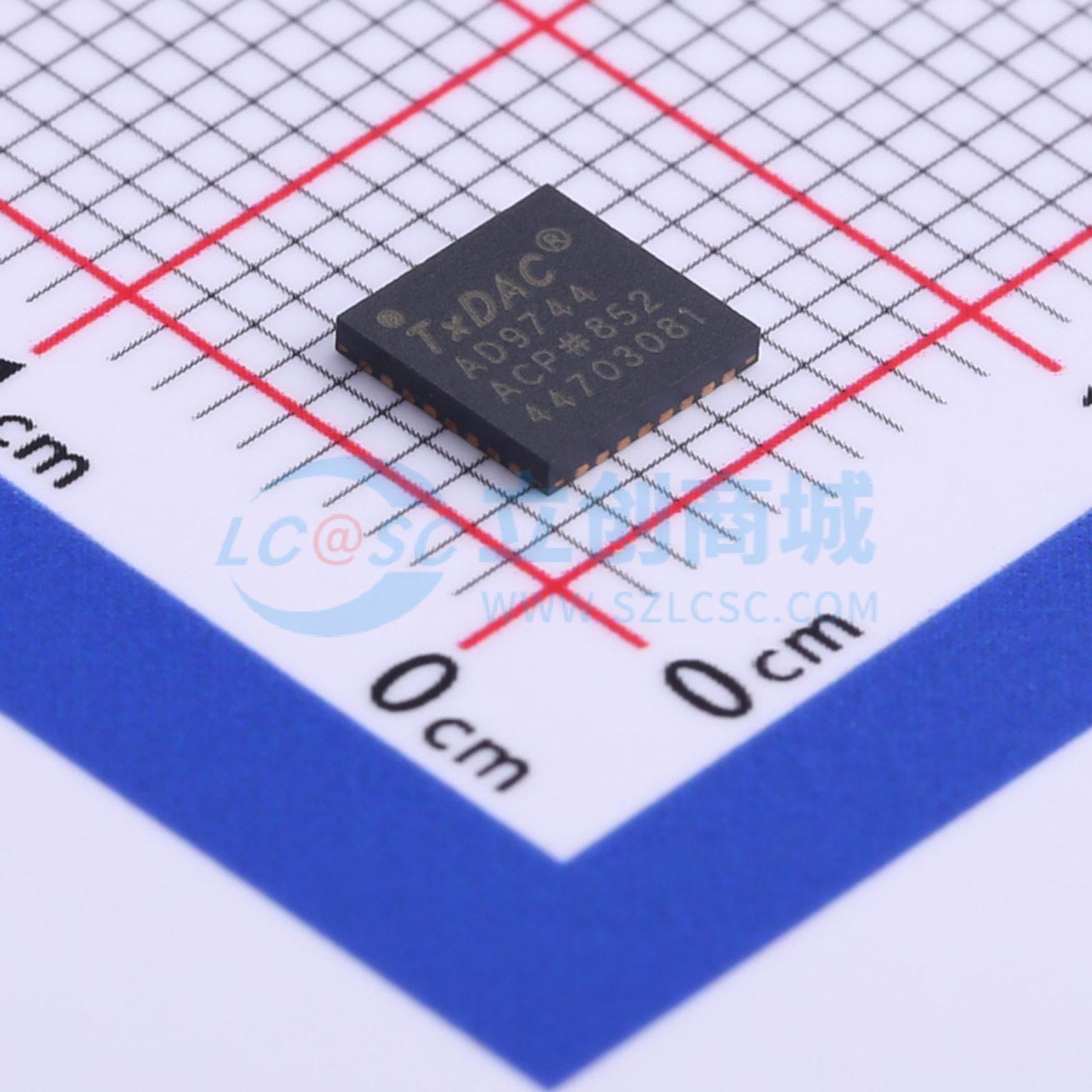

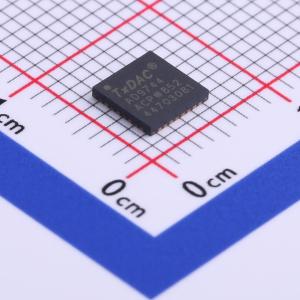

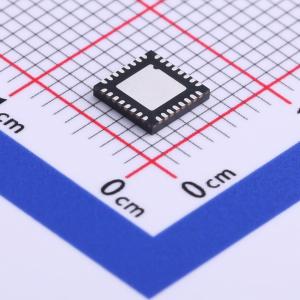

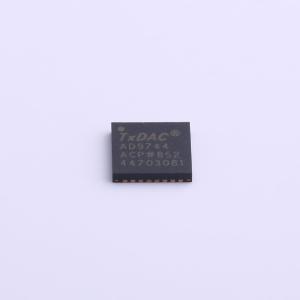

温馨提醒：图片仅供参考，商品以实物为准
AD9744ACPZRL7
14位 210 MSPS 数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位、210MSPSTxDAC®数模转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9744ACPZRL7
- 商品编号
- C514295
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 1 | |
| 接口类型 | - | |
| 工作电压 | 2.7V~3.6V | |
| 稳定时间 | 11ns | |
| 输出类型 | - | |
| 积分非线性 | 5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | - | |
| 采样率 | 210MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 50ppm/℃ | |
| 数据速率 | 210MHz | |
| 静态电流 | 5mA |
商品概述
AD9744是一款14位分辨率、宽带的高性能、低功耗CMOS数模转换器（DAC），属于TxDAC系列第三代产品。TxDAC系列由引脚兼容的8位、10位、12位和14位DAC组成，专门针对通信系统的发射信号路径进行了优化。所有器件都具有相同的接口选项、小外形封装和引脚排列，可根据性能、分辨率和成本进行向上或向下的器件选型。AD9744在支持高达210 MSPS更新速率的同时，还具备出色的交流和直流性能。 AD9744的低功耗特性使其非常适合便携式和低功耗应用。通过降低满量程电流输出，在性能略有下降的情况下，其功耗可进一步降低至仅60 mW。此外，掉电模式可将待机功耗降至约15 mW。分段电流源架构与专有开关技术相结合，可减少杂散分量并提升动态性能。 该器件集成了边沿触发输入锁存器和1.2 V温度补偿带隙基准源，提供了完整的单片DAC解决方案。数字输入支持3 V CMOS逻辑系列。
商品特性
- 引脚兼容的TxDAC产品系列中的高性能器件
- 出色的无杂散动态范围性能
- 无杂散动态范围（SFDR）：在5 MHz输出时达到奈奎斯特频率83 dBc，在10 MHz输出时为80 dBc，在20 MHz输出时为73 dBc
- 在5 MHz输出、125 MSPS时，信噪比（SNR）为77 dB
- 补码或直二进制数据格式
- 差分电流输出：2 mA至20 mA
- 功耗：在3.3 V时为135 mW
- 掉电模式：在3.3 V时为15 mW
- 片上1.2 V基准源
- 与CMOS兼容的数字接口
- 28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装
- 边沿触发锁存器
应用领域
- 宽带通信发射通道
- 直接中频（IF）
- 基站
- 无线本地环路
- 数字无线电链路
- 直接数字合成（DDS）
- 仪器仪表
