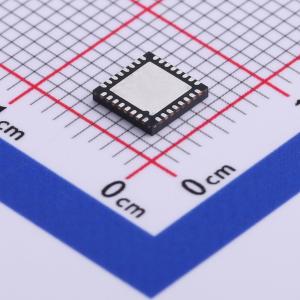

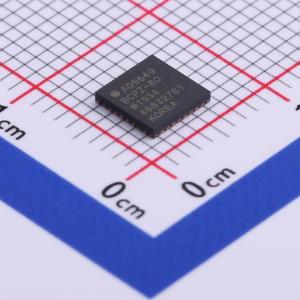

温馨提醒：图片仅供参考，商品以实物为准
AD9649BCPZ-80
14位，20/40/65/80 MSPS，1.8 V 模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位、20/40/65/80 MSPS、1.8 V模数转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9649BCPZ-80
- 商品编号
- C514292
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 80MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.8V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.35LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 74.3dB | |
| 时钟频率(fc) | 320MHz | |
| 基准电压源 | 内置 | |
| 静态电流 | 50mA |
商品概述
AD9649是一款单通道、采用1.8 V电源供电的单片式14位、20/40/65/80 MSPS模数转换器（ADC）。它具备高性能采样保持电路和片内电压基准。 该产品采用多级差分流水线架构，并带有输出误差校正逻辑，可在80 MSPS数据速率下实现14位精度，并保证在整个工作温度范围内无漏码。 这款ADC具备多种特性，旨在实现最大的灵活性并降低系统成本，例如可编程时钟和数据对齐，以及可编程数字测试模式生成。可用的数字测试模式包括内置的确定性和伪随机模式，以及通过串口接口（SPI）输入的自定义用户定义测试模式。 差分时钟输入具有可选的1、2或4分频比，可控制所有内部转换周期。 数字输出数据以偏移二进制、格雷码或二进制补码格式呈现。提供数据输出时钟（DCO），以确保接收逻辑的正确锁存时序。支持1.8 V和3.3 V CMOS电平。 AD9649采用符合RoHS标准的32引脚LFCSP封装，工作温度范围为工业级（-40℃至+85℃）。
商品特性
- 1.8 V模拟电源供电
- 1.8 V至3.3 V输出电源
- 输入为9.7 MHz时，SNR为74.3 dBFS；输入为200 MHz时，SNR为71.5 dBFS
- 输入为9.7 MHz时，SFDR为93 dBc；输入为200 MHz时，SFDR为80 dBc
- 低功耗：20 MSPS时为45 mW；80 MSPS时为87 mW
- 差分输入，带宽为700 MHz
- 片内电压基准和采样保持电路
- 2 V p-p差分模拟输入
- DNL = ±0.35 LSB
- 串口控制选项
- 偏移二进制、格雷码或二进制补码数据格式
- 整数1、2或4输入时钟分频器
- 内置可选数字测试模式生成
- 节能掉电模式
- 带可编程时钟和数据对齐的数据时钟输出（DCO）
应用领域
- 通信
- 分集无线电系统
- 多模数字接收机：GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
- 智能天线系统
- 电池供电仪器
- 手持式示波器
- 便携式医学成像
- 超声
- 雷达/激光雷达
