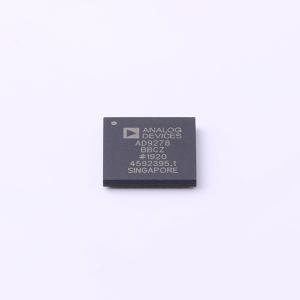

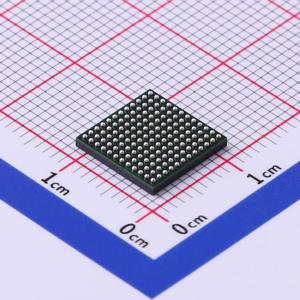

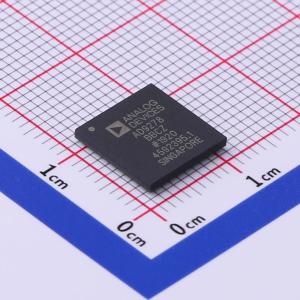

AD9278BBCZ实物图
  • AD9278BBCZ商品缩略图
  • AD9278BBCZ商品缩略图
  • AD9278BBCZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD9278BBCZ

八通道LNA/VGA/AAF/ADC与CW I/Q解调器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
AD9278支持医疗超声和汽车雷达应用,专门针对低成本、低功耗、小尺寸及易用性而设计。它内置八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)、模数转换器(ADC)以及具有可编程相位旋转的I/Q解调器。 每个通道均具有45 dB的可变增益范围、完全差分信号路径、有源输入前置放大器终端和最大51 dB的增益。
品牌名称
ADI(亚德诺)
商品型号
AD9278BBCZ
商品编号
C514283
商品封装
BGA-144​
包装方式
托盘
商品毛重
0.29克(g)

商品参数

属性参数值
商品目录ADC/DAC-专用型
分辨率12
通道数8
工作电压1.7V~1.9V;2.7V~3.6V
接口类型SPI
属性参数值
工作温度-40℃~+85℃
基准电压源内置
基准电压值1V
采样率50MHz

商品概述

AD9278支持医疗超声和汽车雷达应用,专门针对低成本、低功耗、小尺寸及易用性而设计。它内置八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)、模数转换器(ADC)以及具有可编程相位旋转的I/Q解调器。 每个通道均具有45 dB的可变增益范围、完全差分信号路径、有源输入前置放大器终端和最大51 dB的增益。通道专门针对高动态范围与低功耗而优化,适合要求小封装尺寸的应用。 LNA具有单端转差分增益,可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.3 dB,则LNA输入信噪比(SNR)约为88 dB。CW多普勒模式下,各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。 各通道可单独进入省电模式,从而延长便携式应用的电池使用时间。利用待机模式可以快速上电,以便开机重启。以CW多普勒模式工作时,VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性,例如可编程时钟、数据对准、生成可编程数字测试码等,可使器件的灵活性达到最佳、系统成本降至最低。数字测试码包括内置的固定码和伪随机码,以及通过串行端口接口输入的用户自定义测试码。

商品特性

  • 八通道LNA、VGA、AAF、ADC与I/Q解调器低功耗:TGC模式:每通道88 mW,40 MSPS;CW模式: 每通道32 mW
  • 10 mm×10 mm、144引脚CSP - BGA封装
  • TGC通道折合到输入端噪声:1.3 nV/√Hz,最大增益
  • 灵活的省电模式可从低功耗待机模式快速恢复:<2 μs
  • 过载恢复:<10 ns
  • 低噪声前置放大器(LNA)折合到输入端噪声:1.25 nV/√Hz,增益 = 21.3 dB
  • 可编程增益:15.6 dB/17.9 dB/21.3 dB
  • 0.1 dB压缩:1000 mVₚ₋ₚ/750 mVₚ₋ₚ/450 mVₚ₋ₚ
  • 双模式有源输入阻抗匹配带宽(BW):>50 MHz
  • 可变增益放大器(VGA)衰减器范围:-45 dB至0 dB
  • 后置放大器增益(PGA):21 dB/24 dB/27 dB/30 dB
  • 线性dB增益控制
  • 抗混叠滤波器(AAF)可编程二阶LPF范围:8 MHz至18 MHz
  • 可编程HPF
  • 模数转换器(ADC)信噪比(SNR):70 dB(12位,最高50 MSPS)
  • 串行LVDS(ANSI - 644,低功耗/减少信号)
  • CW模式I/Q解调器独立可编程相位旋转
  • 每通道输出动态范围:>158 dBc/√Hz
  • 折合到输出端信噪比:153 dBc/√Hz,1 kHz偏移,−3 dB

应用领域

  • 医用超声领域
  • 汽车雷达应用
