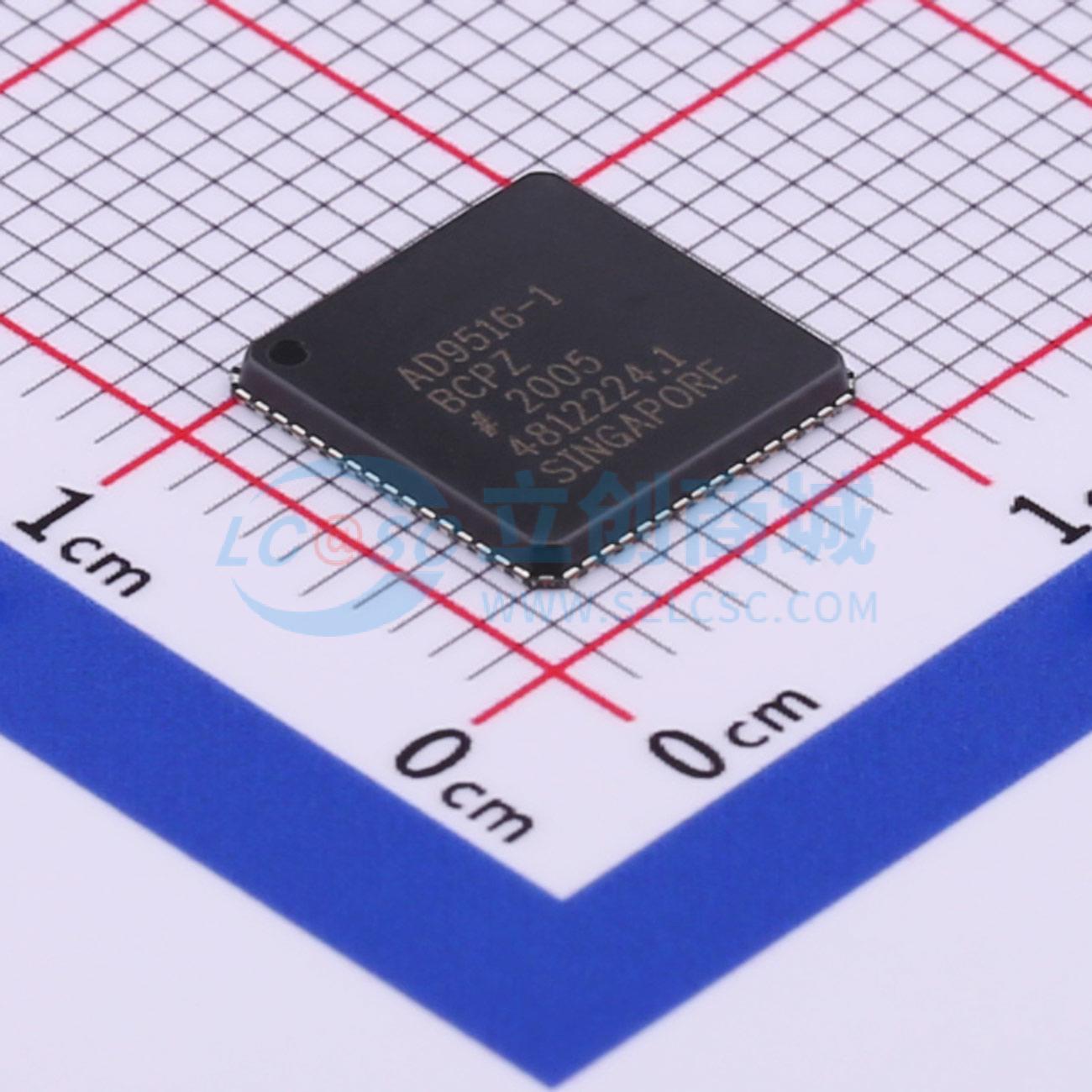

温馨提醒：图片仅供参考，商品以实物为准
AD9516-1BCPZ-REEL7
14-集成2.5 GHz VCO的14路输出时钟发生器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14路输出时钟发生器，集成2.5GHzVCO
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9516-1BCPZ-REEL7
- 商品编号
- C514287
- 商品封装
- LFCSP-64(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 1600MHz | |
| 工作电压 | 3.135V~3.465V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置；外置 |
商品概述
AD9516-1具备亚皮秒抖动性能的多输出时钟分配功能，集成片上PLL和VCO。片上VCO的调谐范围为2.30 GHz至2.65 GHz。也可选择使用最高2.4 GHz的外部VCO/VCXO。 AD9516-1着重于低抖动和低相位噪声，以最大化数据转换器的性能，并且能使其他对相位噪声和抖动有严格要求的应用受益。 AD9516-1具有六个LVPECL输出（三对）和四个LVDS输出（两对）。每个LVDS输出可重新配置为两个CMOS输出。LVPECL输出的工作频率可达1.6 GHz，LVDS输出的工作频率可达800 MHz，CMOS输出的工作频率可达250 MHz。 每对输出都有分频器，可设置分频比和粗延迟（或相位）。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最大可达1024。 AD9516-1采用64引脚LFCSP封装，可由单一3.3 V电源供电。对于需要扩展电压范围的外部VCO，可将电荷泵电源（VCP）连接到5 V。独立的LVPECL电源电压范围为2.5 V至3.3 V（标称值）。 AD9516-1的工作温度范围为工业级的 -40℃至 +85℃。
商品特性
- 低相位噪声锁相环（PLL）
- 片上VCO调谐范围为2.30 GHz至2.65 GHz
- 可选最高2.4 GHz的外部VCO/VCXO
- 1个差分或2个单端参考输入
- 参考监测功能
- 自动恢复和手动参考切换/保持模式
- 可接受最高250 MHz的LVPECL、LVDS或CMOS参考信号
- 通往相位-频率检测器（PFD）路径中的可编程延迟
- 可选数字或模拟锁定检测
- 6对1.6 GHz的LVPECL输出
- 每对输出共享一个具有粗相位延迟的1至32分频器
- 附加输出抖动：225 fs rms
- 成对输出的通道间偏斜 < 10 ps
- 4对800 MHz的LVDS时钟输出
- 每对输出共享两个级联的具有粗相位延迟的1至32分频器
- 附加输出抖动：275 fs rms
- 每个LVDS输出的精细延迟调整（Δt）
- 每个LVDS输出可重新配置为两个250 MHz的CMOS输出
- 上电时所有输出自动同步
- 提供手动输出同步功能
- 64引脚LFCSP封装
应用领域
- 低抖动、低相位噪声时钟分配
- 10/40/100 Gb/秒网络线卡，包括SONET、同步以太网、OTU2/3/4
- 前向纠错（G.710）
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备（ATE）和高性能仪器
