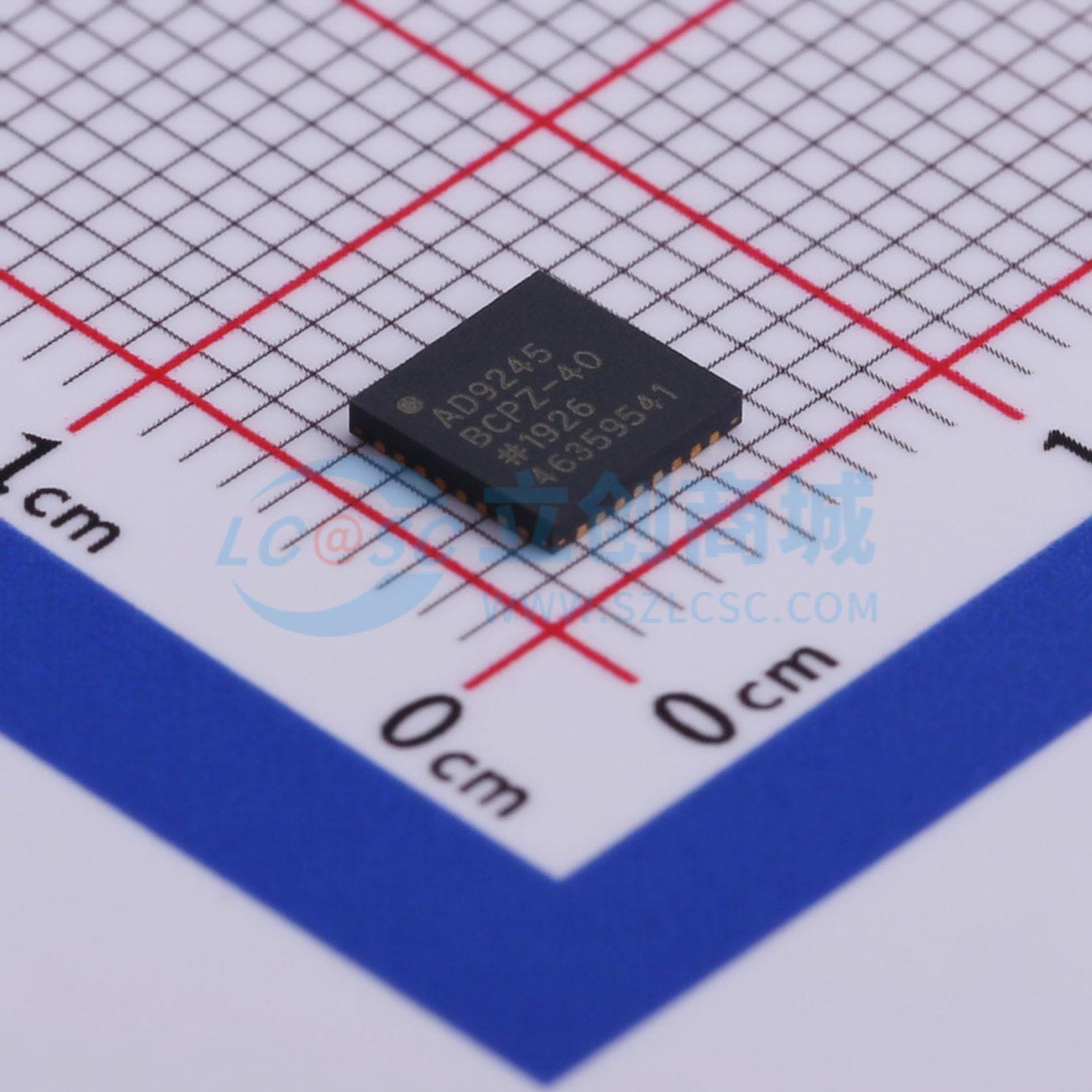

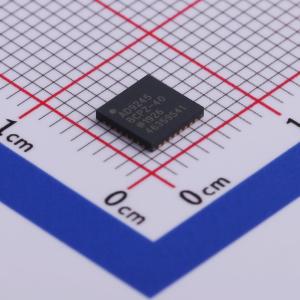

温馨提醒：图片仅供参考，商品以实物为准
AD9245BCPZ-40
14位 20/40/65/80 MSPS 3V A/D 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单3V电源、14位、20 MSPS/40 MSPS/65 MSPS/80 MSPS的模数转换器 (ADC)，具有高性能采样保持放大器 (SHA) 和电压基准。采用多级差分流水线架构和输出误差校正逻辑，可在整个工作温度范围内提供14位精度，并保证无漏码。宽带宽、真正的差分SHA允许用户选择各种输入范围和共模，包括单端应用。适用于在连续通道中切换满量程电压电平的多路复用系统，以及以远超奈奎斯特速率对单通道输入进行采样。与以前的模数转换器相比，具有节能和成本低的优势，适用于通信、成像和医学超声等应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9245BCPZ-40
- 商品编号
- C514279
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 40MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.4LSB；3.4LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 73.5dB | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 12ppm/℃ | |
| 静态电流 | 60mA |
商品概述
AD9245是一款单片、单3 V电源、14位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器（ADC），具有高性能采样保持放大器（SHA）和电压基准。AD9245采用多级差分流水线架构，并带有输出误差校正逻辑，可提供14位精度，并保证在整个工作温度范围内无漏码。 宽带宽、真正的差分SHA允许用户选择多种输入范围和共模，包括单端应用。它适用于在连续通道中切换满量程电压电平的多路复用系统，以及对频率远超奈奎斯特速率的单通道输入进行采样。与以往的模数转换器相比，AD9245具有节能和低成本的优势，适用于通信、成像和医疗超声等应用。
商品特性
- 单3 V电源供电（2.7 V至3.6 V）
- 至奈奎斯特频率时，SNR = 72.7 dBc
- 至奈奎斯特频率时，SFDR = 83.0 dBc
- 低功耗：80 MSPS时为366 mW，65 MSPS时为300 mW，40 MSPS时为165 mW，20 MSPS时为90 mW
- 差分输入，带宽为500 MHz
- 片内基准和采样保持
- DNσ = ±0.5 LSB
- 灵活的模拟输入：1 V p-p至2 V p-p范围
- 偏移二进制或二进制补码数据格式
- 时钟占空比稳定器
应用领域
- 医学成像设备
- 通信接收机中的中频采样（WCDMA、CDMA-One、CDMA-2000和TDS-CDMA）
- 电池供电仪器
- 手持式示波表
- 频谱分析仪
