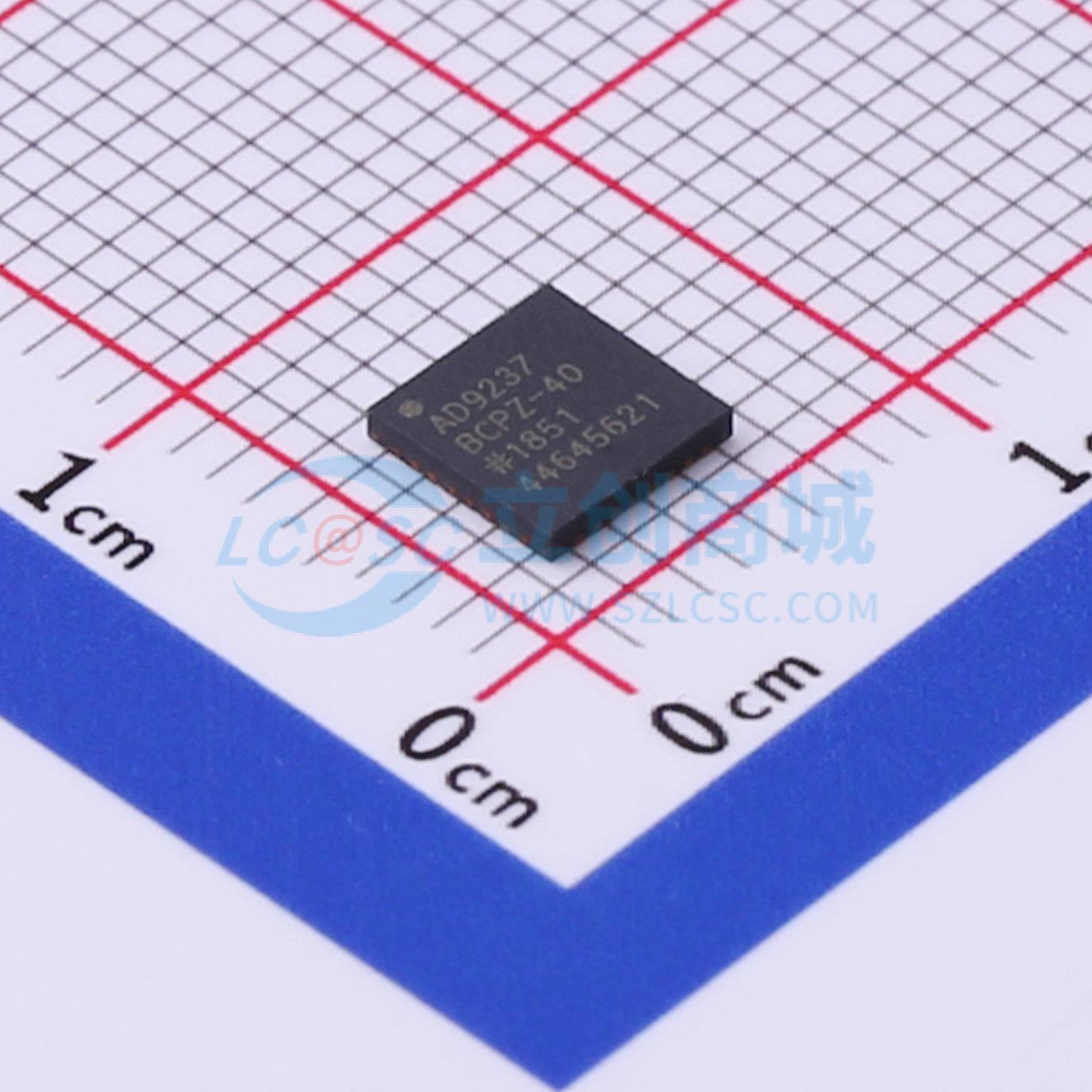

温馨提醒：图片仅供参考，商品以实物为准
AD9237BCPZ-40
12位、20/40/65 MSPS、3 V、低功耗ADC
- 描述
- AD9237是一款单片、单3V供电、12位、20MSPS/40MSPS/65MSPS模数转换器。该系列具有高性能采样保持放大器和电压基准。AD9237采用多级差分流水线架构，带有输出误差校正逻辑，提供12位精度。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9237BCPZ-40
- 商品编号
- C514275
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 40MHz | |
| 通道数 | 12 | |
| 工作电压 | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 并行 | |
| 差分输入 | - | |
| 积分非线性 | 1.35LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9237 是一系列采用单 3V 电源供电的 12 位、20 MSPS/40 MSPS/65 MSPS 单片模数转换器 (ADC)。该系列产品具备高性能采样保持放大器 (SHA) 和电压基准。AD9237 采用多级差分流水线架构，并带有输出误差校正逻辑，可在 20 MSPS/40 MSPS/65 MSPS 数据速率下实现 12 位精度，并保证在整个工作温度范围内无漏码。 与以往的 ADC 相比，AD9237 显著降低了功耗，适用于成像和医疗超声应用。 AD9237 采用先进的 CMOS 工艺制造，提供 32 引脚 LFCSP 封装，工作温度范围为 -40°C 至 +85°C。
商品特性
- 超低功耗：20 MSPS 时为 85 mW，40 MSPS 时为 135 mW，65 MSPS 时为 190 mW
- 65 MSPS 时，至奈奎斯特频率的 SNR = 66 dBc
- 65 MSPS 时，至奈奎斯特频率的 SFDR = 80 dBc
- DNL = ±0.7 LSB
- 差分输入，带宽为 500 MHz
- 灵活的模拟输入：1 V p-p 至 4 V p-p 范围
- 偏移二进制、补码或格雷码数据格式
- 输出使能引脚
- 两步式掉电
- 完全掉电和睡眠模式
- 时钟占空比稳定器
应用领域
- 超声和医学成像
- 电池供电仪器
- 手持式示波器
- 低成本数字示波器
- 低功耗数码静态相机和复印机
- 低功耗通信
