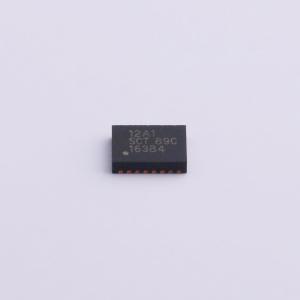

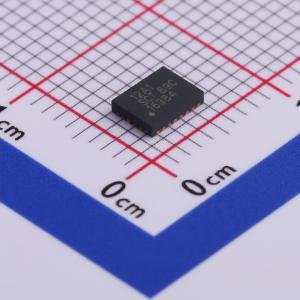

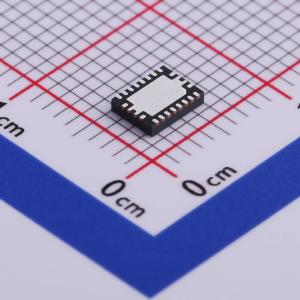

温馨提醒：图片仅供参考，商品以实物为准
SCT12A1DHKR
2.7V-14V输入，30W全集成同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT12A1是一款高效率的全集成同步升压转换器,支持2.7V至14V的输入电压范围和高达12A的开关电流。该转换器具有负载断开控制功能,可在关机或输出短路到地时保护负载。此外,它还支持可编程峰值电流限制和软启动功能,确保快速瞬态响应和稳定运行。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT12A1DHKR
- 商品编号
- C509050
- 商品封装
- DFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~14V | |
| 输出电压 | 4.5V~14.6V | |
| 输出电流 | 12A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT12A1是一款高效同步升压转换器，内部集成了一个13mΩ的高端MOSFET和一个11mΩ的低端MOSFET，支持2.7V至14V的输入电压范围，开关电流最高可达12A。开关电流限值可通过外部电阻进行调节。 SCT12A1采用恒定关断时间峰值电流控制，以实现快速瞬态响应。外部补偿网络可灵活设置环路动态，从而在不同负载条件下实现最佳瞬态性能。通过MODE引脚可选择脉冲频率调制（PFM）工作模式或强制脉冲宽度调制（PWM）工作模式。 SCT12A1可为外部P沟道MOSFET提供栅极控制，以将负载与升压转换器输出断开。这一安全特性可防止在关断状态下输入直通输出或输出硬接地短路时对负载造成损坏。 SCT12A1可同时监测输出电压和反馈电压，以保护电路免受过压影响。当设备过载时，它具有逐周期峰值电流限制和热关断保护功能。 该器件采用DFN20L 3.5mmx4.5mmx0.9mm薄型封装，带有增强型散热焊盘。
商品特性
- 宽输入电压范围：2.7V - 14.0V
- 宽输出电压范围：4.5V - 14.6V
- 内部集成13mΩ高端FET和11mΩ低端FET
- 在Vin = 3.6V、Vout = 9V且Iout = 3A时，效率高达92%
- 开关电流最高可达12A，峰值电流限制可编程
- 可通过外部P沟道MOSFET进行负载断开控制
- 典型关断电流：1uA
- 开关频率可编程：200kHz - 2.2MHz
- 可选PFM或强制PWM模式
- 软启动可编程
- 输出和反馈过压保护
- 热关断保护：150℃
- 采用DFN - 20 3.5mmx4.5mm封装
应用领域
- 蓝牙音频
- 移动电源
- 销售点系统
- 电子烟
- USB电源传输
