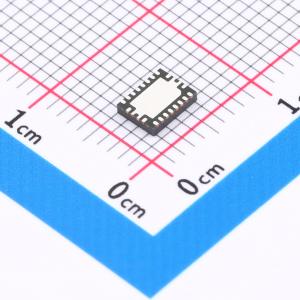

温馨提醒：图片仅供参考，商品以实物为准

SCT12A0DHKR

2.7V-14V输入，30W同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT12A0是一款高效率的同步升压转换器,支持2.7V至14V的输入电压范围和高达12A的开关电流。该器件具有可编程开关频率、峰值电流限制、软启动时间和多种保护功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT12A0DHKR
商品编号: C509054
商品封装: DFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.283克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

SCT12A0是一款高效同步升压转换器，内部完全集成了一个13mΩ的高端MOSFET和一个11mΩ的低端MOSFET，支持2.7V至14V的输入电压范围，开关电流最高可达12A。开关电流限值可通过一个外部电阻进行调节。 SCT12A0采用恒定关断时间峰值电流控制，以实现快速瞬态响应。外部补偿网络可灵活设置环路动态，从而在不同负载条件下实现最佳瞬态性能。通过MODE引脚可选择脉冲频率调制（PFM）模式或强制脉冲宽度调制（PWM）模式。在PWM模式下，开关频率可通过一个外部电阻在200kHz至2.2MHz范围内调节。该器件还具备通过外部电容实现可编程软启动时间的功能。 SCT12A0同时监测输出电压和反馈电压，以防止过压情况发生。当器件过载时，它具备逐周期峰值电流限制和热关断保护功能。该器件采用DFN20L 3.5mmx4.5mmx0.75mm薄型封装，带有增强型散热焊盘。

商品特性

宽输入电压范围：2.7V - 14.0V
宽输出电压范围：4.5V - 14.6V
完全集成的高端/低端功率MOSFET：13mΩ/11mΩ
最高12A开关电流和可编程峰值电流限制
典型关断电流：1μA
可编程开关频率：200kHz - 2.2MHz
15.4V输出过压保护
参考电压110%反馈过压保护
可选PFM或强制PWM模式
可编程软启动
热关断保护：150℃
采用DFN - 20 3.5mmx4.5mm封装

应用领域

蓝牙音频
移动电源
销售点系统
电子烟
USB电源传输

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~14V
	输出电压	4.5V~14.6V
	输出电流	12A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	可调
