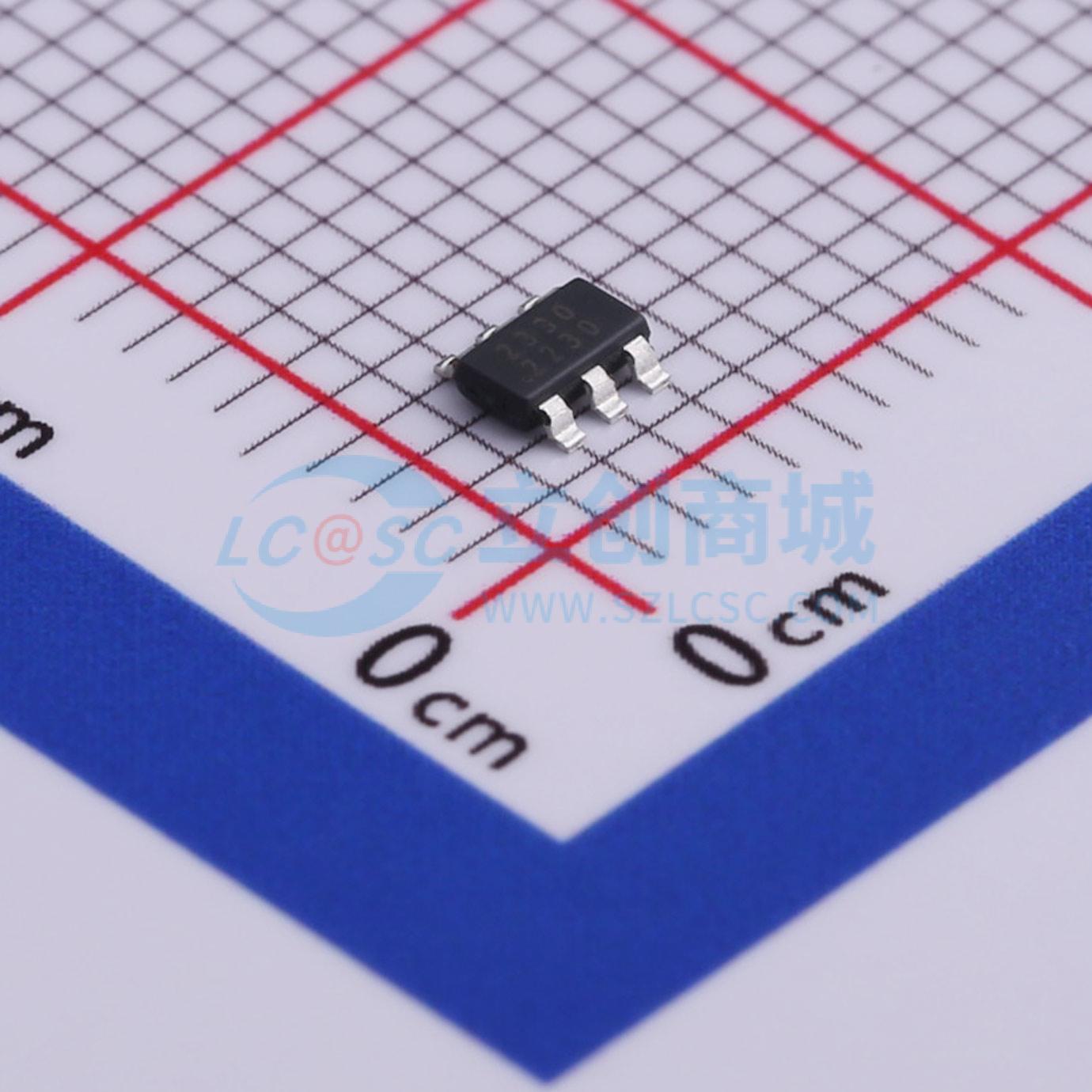

温馨提醒：图片仅供参考，商品以实物为准

SCT2330TVBR

3.8V-32V宽输入电压范围3A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2330是一款3A同步降压DC-DC转换器,支持3.8V至32V的宽输入电压范围,采用峰值电流模式控制,内置80mΩ高侧MOSFET和42mΩ低侧MOSFET,具备EMI降低功能,支持脉冲跳跃模式（PSM）和频率扩展谱（FSS）,具有低静态电流和多种保护功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT2330TVBR
商品编号: C509067
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SCT2330是一款3A同步降压转换器，输入电压范围宽至32V，它完全集成了一个80mΩ的高端MOSFET和一个42mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。SCT2330采用带有集成补偿网络的峰值电流模式控制，通过减少片外元件数量，使SCT2330易于使用。SCT2330支持脉冲跳跃调制（PSM），典型静态电流低至20uA。 SCT2330是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。SCT2330具备频率扩展频谱（FSS）功能，在400kHz开关频率下抖动范围为±6%，调制率为开关频率的1/512，以降低传导EMI。该转换器拥有专利设计的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，进一步消除了MOSFET硬开关引起的高频辐射EMI噪声。

商品特性

无开关节点振铃，降低EMI
400kHz开关频率，±6%频率扩展频谱（FSS）
轻载条件下，脉冲跳跃模式（PSM）静态电流为20uA
3.8V - 32V宽输入电压范围
连续输出负载电流高达3A
0.8V ±1%反馈参考电压
完全集成80mΩ导通电阻高端MOSFET和42mΩ导通电阻低端MOSFET
1uA关断电流
80ns最小导通时间
精确使能阈值，用于可编程欠压锁定（UVLO）阈值和迟滞
低压差（LDO）模式操作
4ms内置软启动时间
输出过压保护
160℃热关断保护
采用TSOT23-6L封装

应用领域

白色家电、家用电器
监控设备
音频设备、WiFi音箱
打印机、充电站
数字电视、机顶盒、显示器/LCD显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~32V
	输出电压	-
	输出电流	3A
	开关频率	360kHz~440kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
