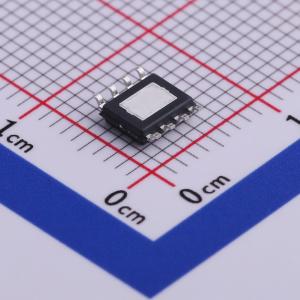

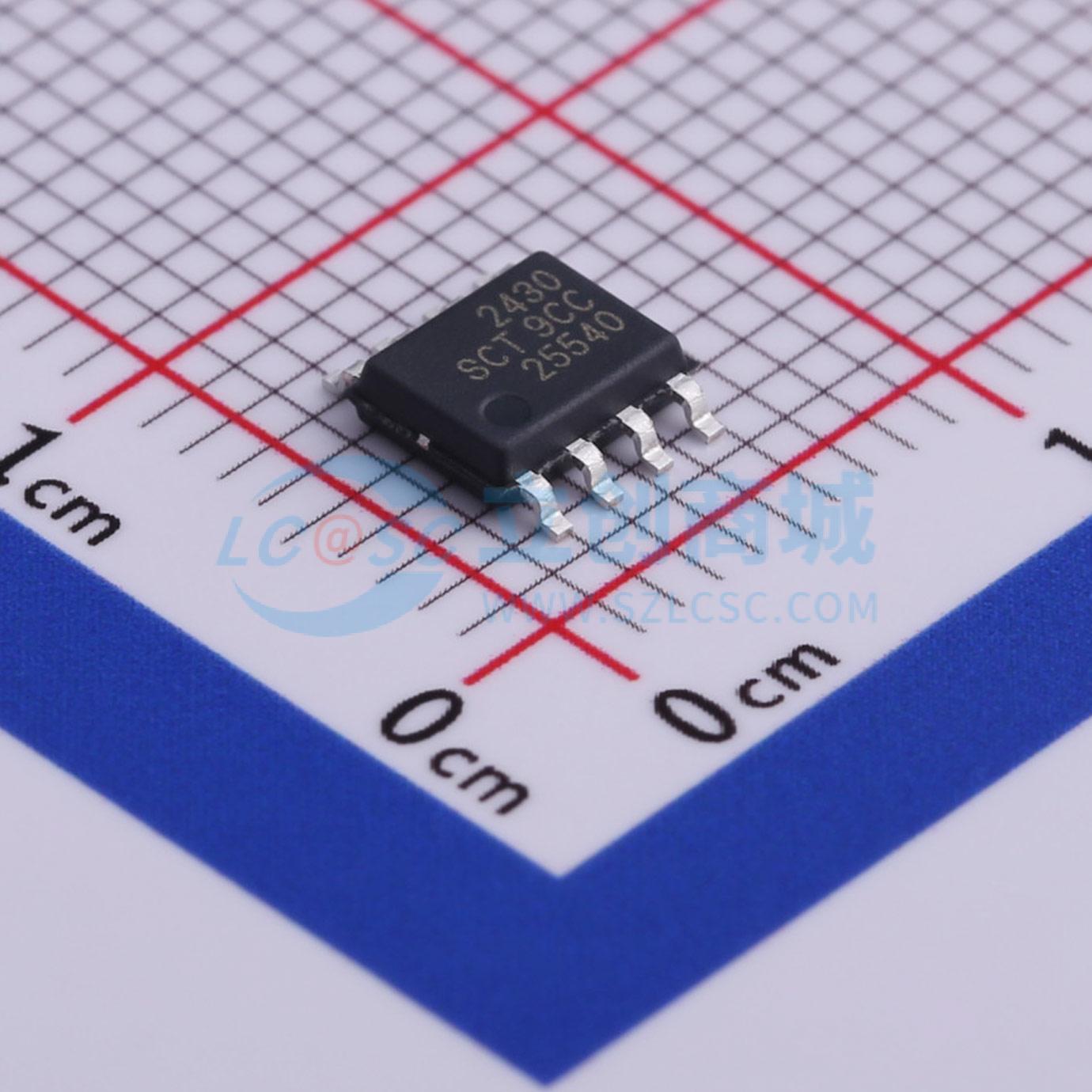

SCT2430STER

3.8V-40V输入，3.5A高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2430是一款3.5A同步降压转换器,支持3.8V至40V的宽输入电压范围,具有可编程开关频率,内置80mΩ高侧MOSFET和50mΩ低侧MOSFET,支持脉冲跳跃模式（PSM）,具备低静态电流和多种保护功能,采用8引脚塑料ESOP封装。
品牌名称: SCT(芯洲科技)
商品型号: SCT2430STER
商品编号: C509397
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.19克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

SCT2430是一款3.5A同步降压转换器，输入电压范围宽，为3.8V至40V，集成了一个80mΩ的高端MOSFET和一个50mΩ的低端MOSFET。SCT2430采用峰值电流模式控制，支持脉冲跳跃调制（PSM），典型静态电流为25uA，有助于转换器在轻载或待机条件下实现高效率。 SCT2430可通过外部电阻将开关频率编程为100kHz至2.2MHz，可灵活优化效率或外部元件尺寸。该转换器支持外部时钟同步，频率范围为100kHz至2.2MHz。SCT2430允许从高输入电压到低输出电压的电源转换，高端MOSFET的最小导通时间为100ns。 SCT2430是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。SCT2430具有扩频调制（FSS）功能，开关频率抖动范围为±6%，调制率为开关频率的1/512，以降低传导EMI。 SCT2430提供逐周期电流限制和打嗝式过流保护、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚热增强型SOP - 8封装。

商品特性

宽输入范围：3.8V - 40V
高达3.5A的连续输出电流
0.8V ±1%反馈参考电压
集成80mΩ高端和50mΩ低端功率MOSFET
睡眠模式下静态电流为25uA的脉冲跳跃模式（PSM）
最小导通时间100ns
2ms内部软启动时间
可调频率100kHz至2.2MHz
外部时钟同步
用于降低EMI的扩频调制（FSS）
可编程输入电压的精确使能阈值
欠压锁定保护（UVLO）阈值和迟滞
低压差模式操作
可派生反相电压调节器
过压和过温保护
采用ESOP - 8封装

应用领域

电池组供电系统 - 无绳电动工具、无绳家用电器、GPS跟踪器等
点烟器适配器、充电器
LCD显示器
USB Type - C电源传输、USB充电
工业和医疗分布式电源
光通信和网络系统
汽车系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~40V
	输出电压	800mV~40V
	输出电流	3.5A
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
