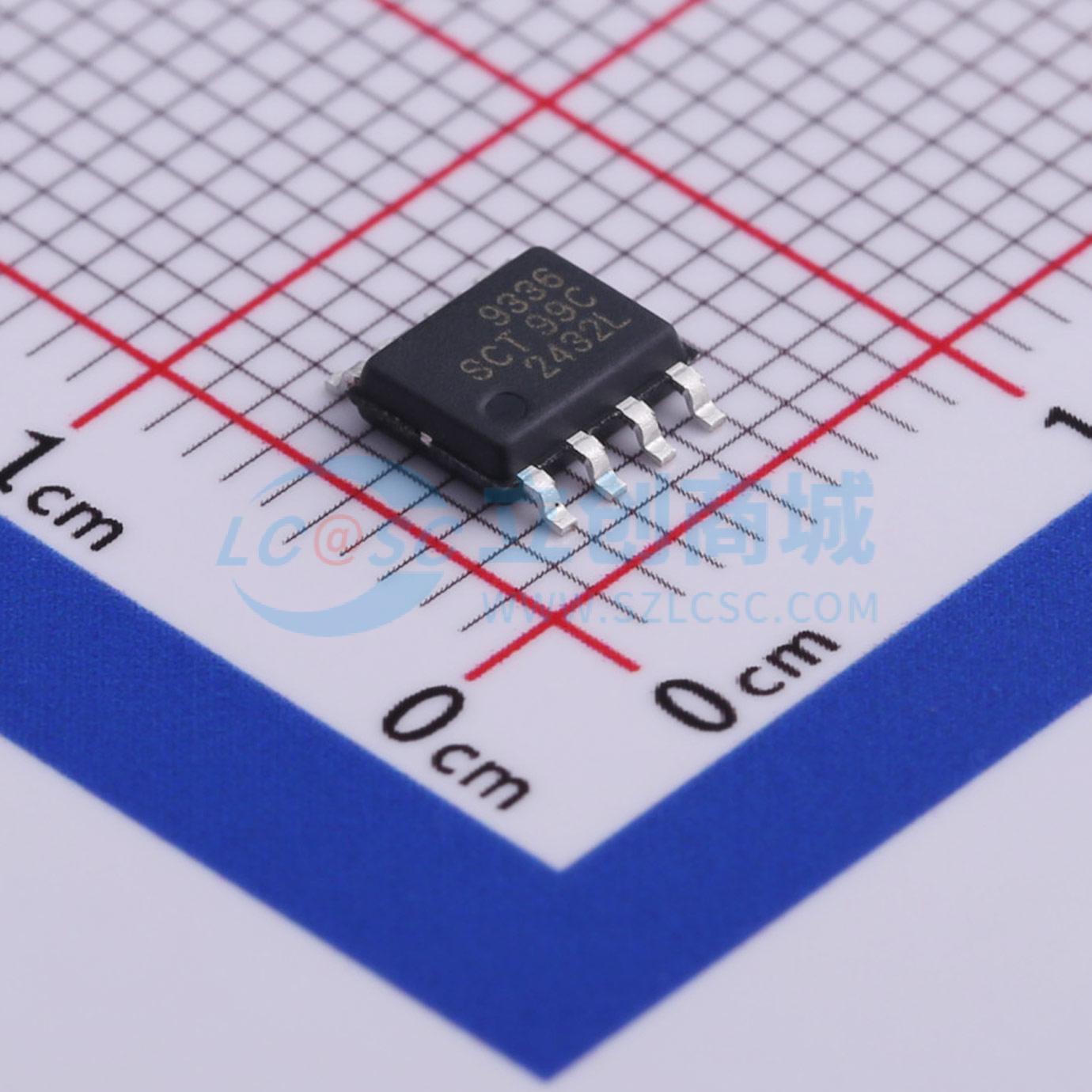

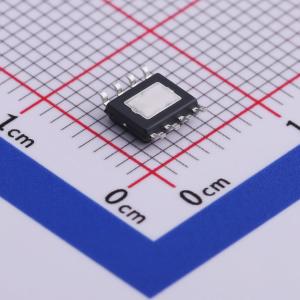

温馨提醒：图片仅供参考，商品以实物为准
SCT9336STER
3.8V至28V宽输入电压范围的5A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT9336是一款5A同步降压DC-DC转换器,支持3.8V至28V宽输入电压范围,采用峰值电流模式控制,内置85mΩ高侧MOSFET和58mΩ低侧MOSFET,具备EMI降低功能,支持脉冲跳过模式（PSM）,具有超低静态电流20μA,关断电流1μA,最小导通时间80ns,开关频率400kHz,支持输出过压保护和热关断保护。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT9336STER
- 商品编号
- C509403
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~28V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 360kHz~440kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
无开关节点振铃的 EMI 降低功能；400kHz 开关频率，具备 ±6% 频率扩频（FSS）；脉冲跳跃模式（PSM），轻载条件下静态电流为 20uA；3.8V - 28V 宽输入电压范围；0.8V±1% 反馈参考电压；完全集成 85mΩ 导通电阻（Rdson）的高端 MOSFET 和 58mΩ 导通电阻（Rdson）的低端 MOSFET；1uA 关断电流；80ns 最小导通时间；用于可编程欠压锁定（UVLO）阈值和迟滞的精确使能阈值；低压差模式操作；4ms 内置软启动时间；输出过压保护；160℃ 热关断保护；采用 ESOP - 8 封装。
商品特性
- 无开关节点振铃的 EMI 降低功能
- 400kHz 开关频率，具备 ±6% 频率扩频（FSS）
- 脉冲跳跃模式（PSM），轻载条件下静态电流为 20uA
- 3.8V - 28V 宽输入电压范围
- 0.8V±1% 反馈参考电压
- 完全集成 85mΩ 导通电阻（Rdson）的高端 MOSFET 和 58mΩ 导通电阻（Rdson）的低端 MOSFET
- 1uA 关断电流
- 80ns 最小导通时间
- 用于可编程欠压锁定（UVLO）阈值和迟滞的精确使能阈值
- 低压差模式操作
- 4ms 内置软启动时间
- 输出过压保护
- 160℃ 热关断保护
- 采用 ESOP - 8 封装
应用领域
- 白色家电、家用电器
- 监控设备
- 音频设备、WiFi 音箱
- 打印机、充电站
- 数字电视、机顶盒、显示器/LCD 显示屏
