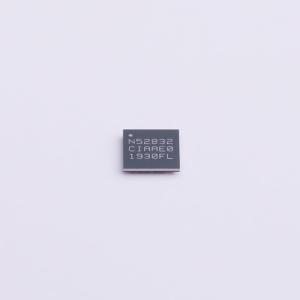

温馨提醒：图片仅供参考，商品以实物为准
NRF52832-CIAA-R
2.4 GHz收发器，蓝牙低功耗模式，ARM Cortex-M4处理器，多协议支持
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：2.4 GHz收发器: - 蓝牙低功耗模式下96 dBm灵敏度。 - 支持2 Mbps蓝牙低功耗模式。 - 支持1 Mbps、2 Mbps数据速率。 - 发射功率-20至+4 dBm，以4 dB为步长。 - 单引脚天线接口。 - 发射（0 dBm）时峰值电流5.3 mA。应用：物联网（IoT）。 家庭自动化
- 品牌名称
- NORDIC
- 商品型号
- NRF52832-CIAA-R
- 商品编号
- C509405
- 商品封装
- WLCSP-50(3x3.2)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | I2S；UART；SPI | |
| 工作电压 | 1.7V~3.6V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 4dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 5.3mA | |
| 灵敏度 | -96dBm | |
| 接收电流 | 5.4mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | CRC校验功能；支持RSSI功能 |
商品特性
- 蓝牙低功耗模式下灵敏度为-96 dBm
- 支持1 Mbps和2 Mbps数据速率的蓝牙低功耗模式
- 发射功率在-20至+4 dBm范围内以4 dB步进可调
- 单引脚天线接口
- 发射时峰值电流为5.3 mA (0 dBm)
- 接收时峰值电流为5.4 mA
- 接收信号强度指示器，分辨率为1 dB
- 配备浮点运算单元的32位ARM Cortex-M4处理器，主频64 MHz
- 从闪存运行时的EEMBC CoreMark评分为215
- 从闪存运行时的功耗为58 μA/MHz
- 从RAM运行时的功耗为51.6 μA/MHz
- 支持数据观察点与跟踪、嵌入式跟踪宏单元、仪器化跟踪宏单元
- 支持串行线调试
- 支持跟踪端口
- 供电电压范围为1.7 V至3.6 V
- 全自动低压降线性稳压器和DC/DC稳压器系统
- 使用64 MHz内部振荡器实现快速唤醒
- 在3 V电压、OFF模式下功耗为0.3 μA
- 在3 V电压、OFF模式下并保持64 kB RAM时功耗为0.7 μA
- 在3 V电压、ON模式（无RAM保持，由实时计数器唤醒）下功耗为1.9 μA
- 512 kB闪存/64 kB RAM配置
- 256 kB闪存/32 kB RAM配置
- 支持Nordic SoftDevice，具备并发多协议支持能力
- 支持具备场唤醒和触碰配对功能的NFC-A Type 2标签
- 12位分辨率、200 kbps采样率的模数转换器
- 8个可配置通道，带可编程增益
- 64级比较器
- 15级低功耗比较器，支持从系统OFF模式唤醒
- 温度传感器
- 32个通用输入/输出引脚
- 3个带EasyDMA的4通道脉冲宽度调制单元
- 数字麦克风接口
- 5个带计数器模式的32位定时器
- 最多3个带EasyDMA的串行外设接口主/从设备
- 最多2个兼容I2C的双线主/从设备
- 带EasyDMA的集成电路内置音频总线
- 带EasyDMA的通用异步收发器（支持CTS/RTS）
- 可编程外设互连
- 正交解码器
- 带EasyDMA的AES硬件加密
- 通过可编程外设互连和EasyDMA实现无需CPU干预的自主外设操作
- 3个实时计数器
- 外部系统支持
- 单晶振操作
- 片内巴伦（单端射频）
- 所需外部元件少
- QFN48封装，尺寸为6×6 mm
- WLCSP封装，尺寸为3.0×3.2 mm
应用领域
- 物联网
- 家庭自动化
- 传感器网络
- 楼宇自动化
- 工业
