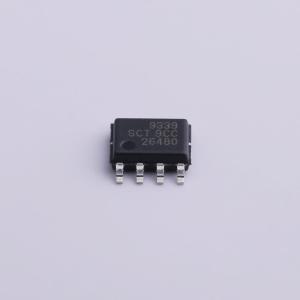

SCT9339STER

3.8V-28V宽输入电压范围3A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT9339是一款3A同步降压DC-DC转换器,支持3.8V至28V的宽输入电压范围。它集成了高侧和低侧MOSFET,提供高效降压转换。该器件采用峰值电流模式控制,支持强制脉冲宽度调制（FPWM）模式,以实现轻载条件下较小的输出纹波。SCT9339还具备多种保护功能,包括输出过压保护、逐周期峰值电流限制和热关断保护。
品牌名称: SCT(芯洲科技)
商品型号: SCT9339STER
商品编号: C509072
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.187克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

3A同步降压转换器，输入电压范围宽至28V，完全集成了一个85mΩ的高端MOSFET和一个48mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。采用带有集成补偿网络的峰值电流模式控制，通过减少片外元件数量，使其易于使用。支持强制脉冲宽度调制（FPWM）模式，可在轻载条件下实现小输出纹波。提供输出过压保护、逐周期峰值电流限制和热关断保护。采用ESOP-8封装。

商品特性

3.8V - 28V宽输入电压范围
高达3A的连续输出负载电流
0.8V ±1%反馈参考电压
完全集成85mΩ导通电阻的高端MOSFET和48mΩ导通电阻的低端MOSFET
400kHz开关频率
强制脉冲宽度调制（FPWM）模式
1uA关断电流
80ns最小导通时间
用于可编程欠压锁定（UVLO）阈值和迟滞的精确使能阈值
低压差模式操作
4ms内置软启动时间
输出过压保护
160℃热关断保护
采用ESOP-8封装

应用领域

白色家电、家用电器
监控
音频、WiFi音箱
打印机、充电站
数字电视、机顶盒、显示器/LCD显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~28V
	输出电压	-
	输出电流	3A
	开关频率	400kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
