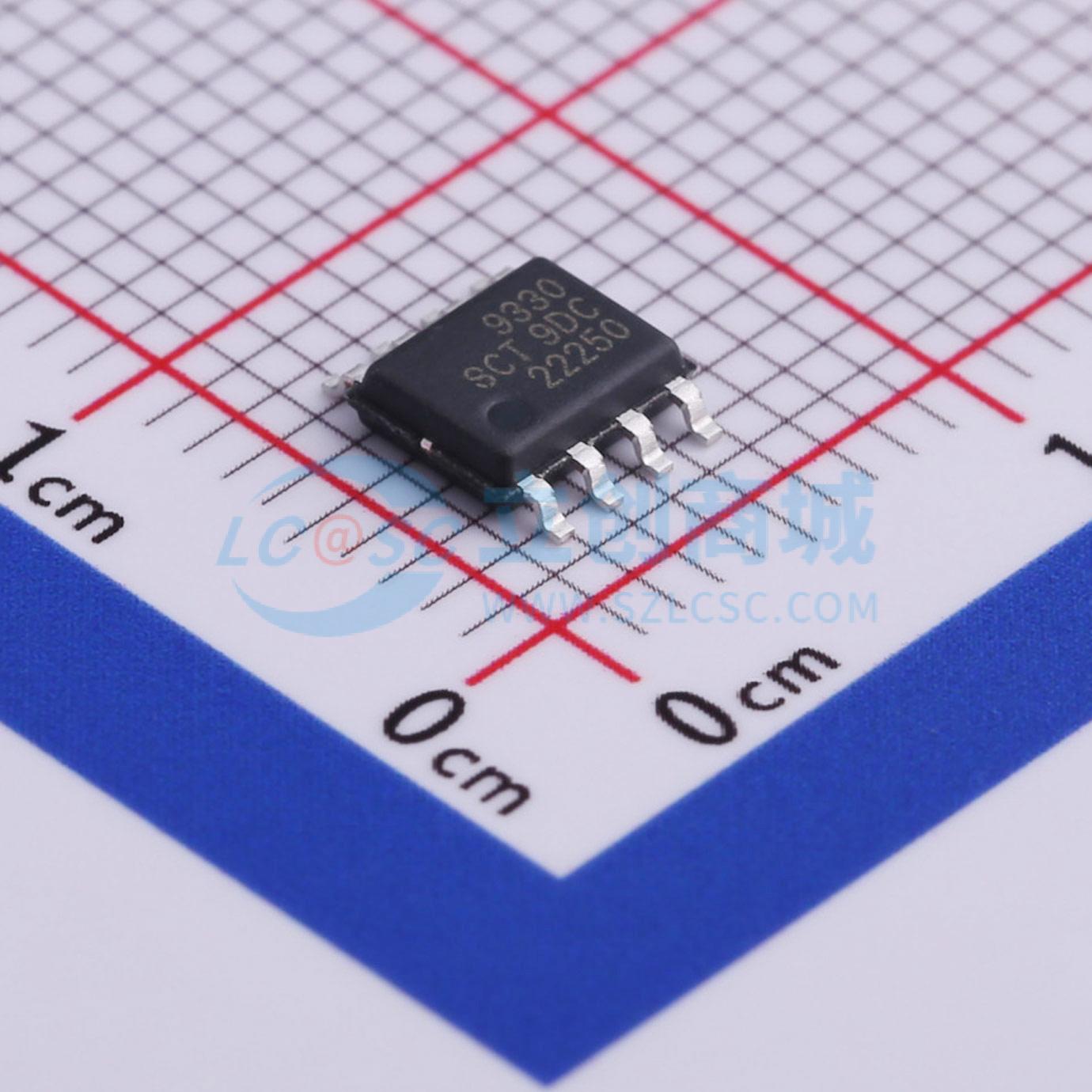

SCT9330STER

3.8V-28V输入，3A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT9330是一款3A同步降压DC-DC转换器,支持3.8V至28V宽输入电压范围,内置85mΩ高侧MOSFET和48mΩ低侧MOSFET,具备EMI减少功能,400kHz开关频率,20µA静态电流,轻载条件下支持脉冲跳跃模式（PSM）,具备过压保护和热关断保护功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT9330STER
商品编号: C509071
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

SCT9330是一款3A同步降压转换器，输入电压范围宽至28V，它完全集成了一个85mΩ的高端MOSFET和一个48mΩ的低端MOSFET，可提供高效的降压式DCDC转换。SCT9330采用峰值电流模式控制，并集成了补偿网络，通过减少片外元件数量，使SCT9330易于使用。SCT9330支持脉冲跳跃调制（PSM），典型静态电流低至20uA。 SCT9330是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。SCT9330具备频率扩展频谱（FSS）功能，在400kHz开关频率下抖动范围为±6%，调制率为开关频率的1/512，以降低传导EMI。该转换器拥有专利设计的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而进一步消除MOSFET硬开关产生的高频辐射EMI噪声。 SCT9330提供输出过压保护、逐周期峰值电流限制和热关断保护。该器件采用ESOP - 8封装。

商品特性

无开关节点振铃，降低EMI
400kHz开关频率，具备6%频率扩展频谱（FSS）
轻载条件下采用脉冲跳跃模式（PSM），静态电流20uA
3.8V - 28V宽输入电压范围
最大3A连续输出负载电流
0.8V ±1%反馈参考电压
完全集成85mΩ导通电阻的高端MOSFET和48mΩ导通电阻的低端MOSFET
关断电流1uA
最小导通时间80ns
精确使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
低压差模式工作
内置4ms软启动时间
输出过压保护
160℃热关断保护
采用ESOP - 8封装

应用领域

白色家电、家用电器
监控设备
音频设备、WiFi音箱
打印机、充电站
数字电视、机顶盒、显示器/LCD显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~28V
	输出电压	-
	输出电流	3A
	开关频率	400kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
