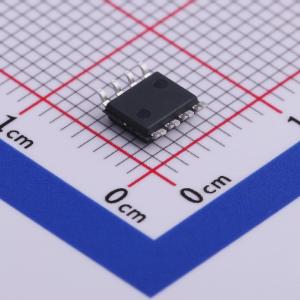

SCT9320STDR

3.8V-32V 输入，2A 同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT9320是一款3.8V至32V输入电压范围的2A同步降压DC-DC转换器,具有EMI减少功能,内置130mΩ高侧MOSFET和70mΩ低侧MOSFET,支持脉冲跳跃模式（PSM）,具有低静态电流和多种保护功能。
品牌名称: SCT(芯洲科技)
商品型号: SCT9320STDR
商品编号: C509065
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.189克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

2A同步降压转换器，输入电压范围宽至32V，完全集成了一个130mΩ的高端MOSFET和一个70mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。SCT9320采用峰值电流模式控制，并集成了补偿网络，通过减少片外元件数量，使SCT9320易于使用。SCT9320支持脉冲跳跃调制（PSM），典型静态电流低至20uA，在1mA轻载条件下效率超过85%，在5mA轻载条件下效率达到89%。 SCT9320是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。SCT9320具有频率扩展频谱（FSS）功能，开关频率为500kHz，抖动范围为±6%，调制率为开关频率的1/512，可降低传导EMI。该转换器采用专有设计的栅极驱动方案，在不牺牲MOSFET导通和关断时间的情况下，抑制开关节点振铃，进一步消除了MOSFET硬开关引起的高频辐射EMI噪声。 SCT9320提供输出过压保护、逐周期峰值电流限制和热关断保护。该器件采用薄型SOP-8L封装。

商品特性

无开关节点振铃，降低EMI
500kHz开关频率，具备±6%频率扩展频谱（FSS）
轻载条件下采用脉冲跳跃模式（PSM），静态电流20uA
3.8V - 32V宽输入电压范围
连续输出负载电流高达2A
0.8V ±1%反馈参考电压
完全集成130mΩ导通电阻（Rdson）高端MOSFET和70mΩ导通电阻（Rdson）低端MOSFET
关断电流1uA
最小导通时间80ns
精准使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
低压差模式工作
内置4ms软启动时间
输出过压保护
160℃热关断保护
采用SOP-8L封装

应用领域

白色家电、家用电器
监控设备
音频设备、WiFi音箱
打印机、充电站
数字电视、机顶盒、显示器/LCD显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~32V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
