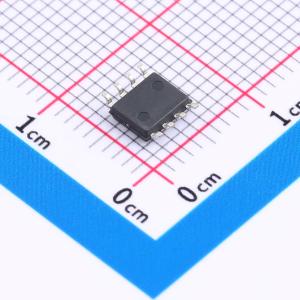

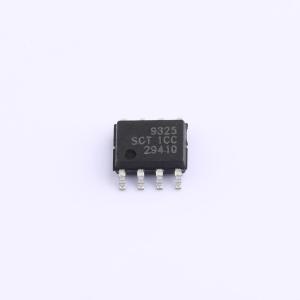

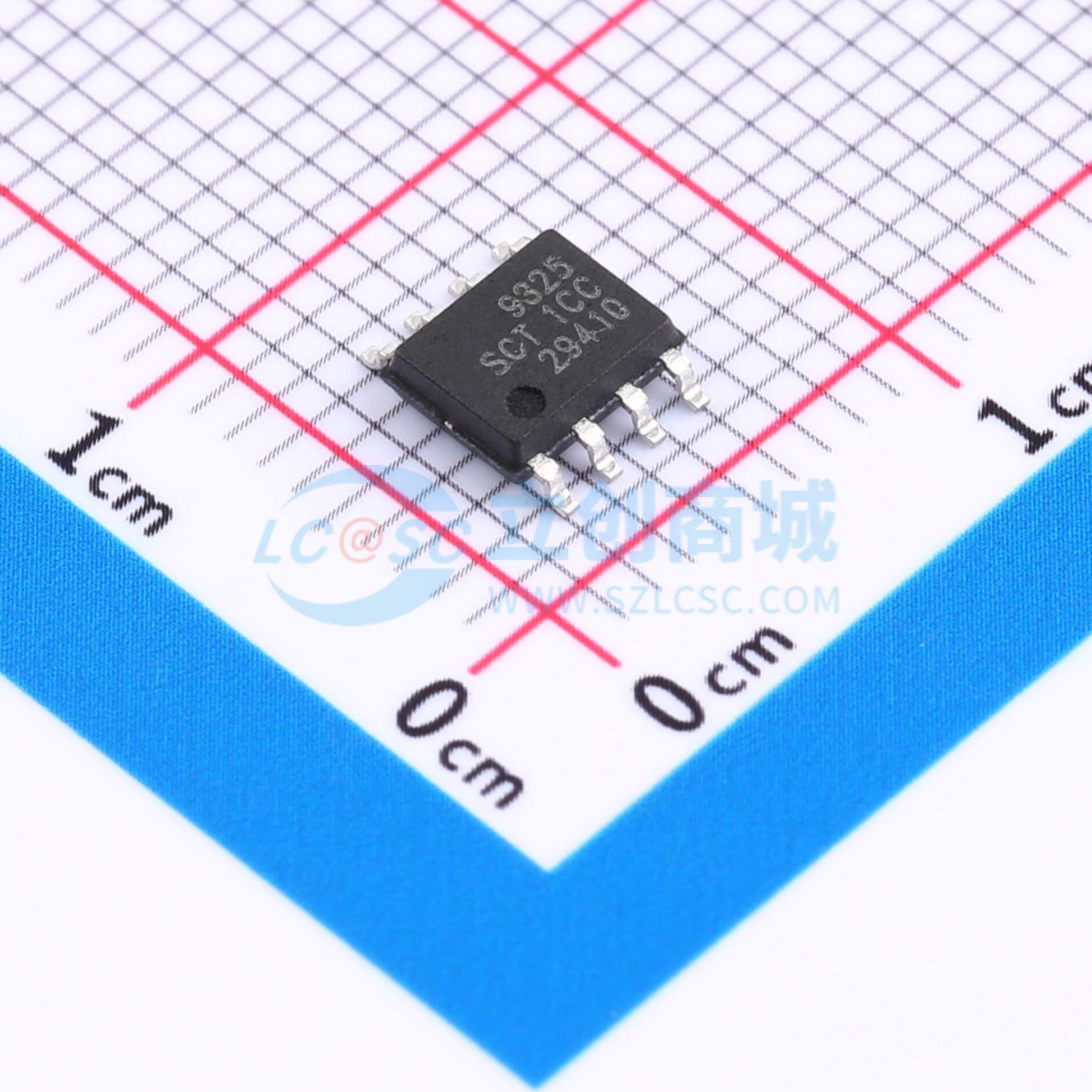

温馨提醒：图片仅供参考，商品以实物为准
SCT9325STDR
降压型 2A 3.8V~32V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT9325是一款3.8V至32V宽输入电压范围的2A连续输出负载电流同步降压DC-DC转换器,具有内置130mΩ高侧MOSFET和70mΩ低侧MOSFET,支持脉冲跳跃调制（PSM）和频率扩展谱（FSS）以减少电磁干扰（EMI）。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT9325STDR
- 商品编号
- C509066
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~32V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
SCT9325是2A、500KHz的同步降压转换器，输入电压范围宽至32V，它完全集成了一个130mΩ的高端MOSFET和一个70mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。SCT9325采用峰值电流模式控制，集成了补偿网络和输出反馈电阻网络，通过减少片外元件数量，使该器件易于使用。SCT9325支持脉冲跳跃调制（PSM），典型静态电流低至20uA，在1mA轻载条件下效率可达80%，在5mA轻载条件下效率可达85%。 SCT9325是一款抗电磁干扰（EMI）的降压转换器。SCT9325具备扩频调制（FSS）功能，其500KHz开关频率的抖动范围为±6%，调制率为开关频率的1/512，可降低传导EMI。该转换器采用了专门设计的栅极驱动方案，在不牺牲MOSFET导通和关断时间的情况下，抑制开关节点的高频振铃，进一步消除了MOSFET硬开关产生的高频辐射EMI噪声。当转换器进入PSM模式时，特别设计了人工开关节点抗振铃电路，以解决轻载条件下的辐射EMI噪声问题。 SCT9325提供输出过压保护、逐周期峰值电流限制和热关断保护功能。该器件采用薄型SOP - 8L封装。
商品特性
- 无开关节点振铃，降低EMI
- 3.8V - 32V宽输入电压范围
- 高达2A的连续输出负载电流
- 5V ±1%输出电压
- 完全集成130mΩ导通电阻的高端MOSFET和70mΩ导通电阻的低端MOSFET
- 1uA关断电流
- 20uA超低静态电流
- 500KHz开关频率，具备±6%扩频调制（FSS）
- 80ns最小导通时间
- 精确的使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
- 低压差LDO工作模式
- 轻载时采用脉冲跳跃调制（PSM）
- 4ms内置软启动时间
- 160℃热关断保护
- 采用SOP - 8L封装
应用领域
- 白色家电、空调、冰箱等
- 家用电器
- 监控设备
- 音频设备、WiFi音箱
- 打印机、数字电视、机顶盒、显示器/LCD显示屏、电表
