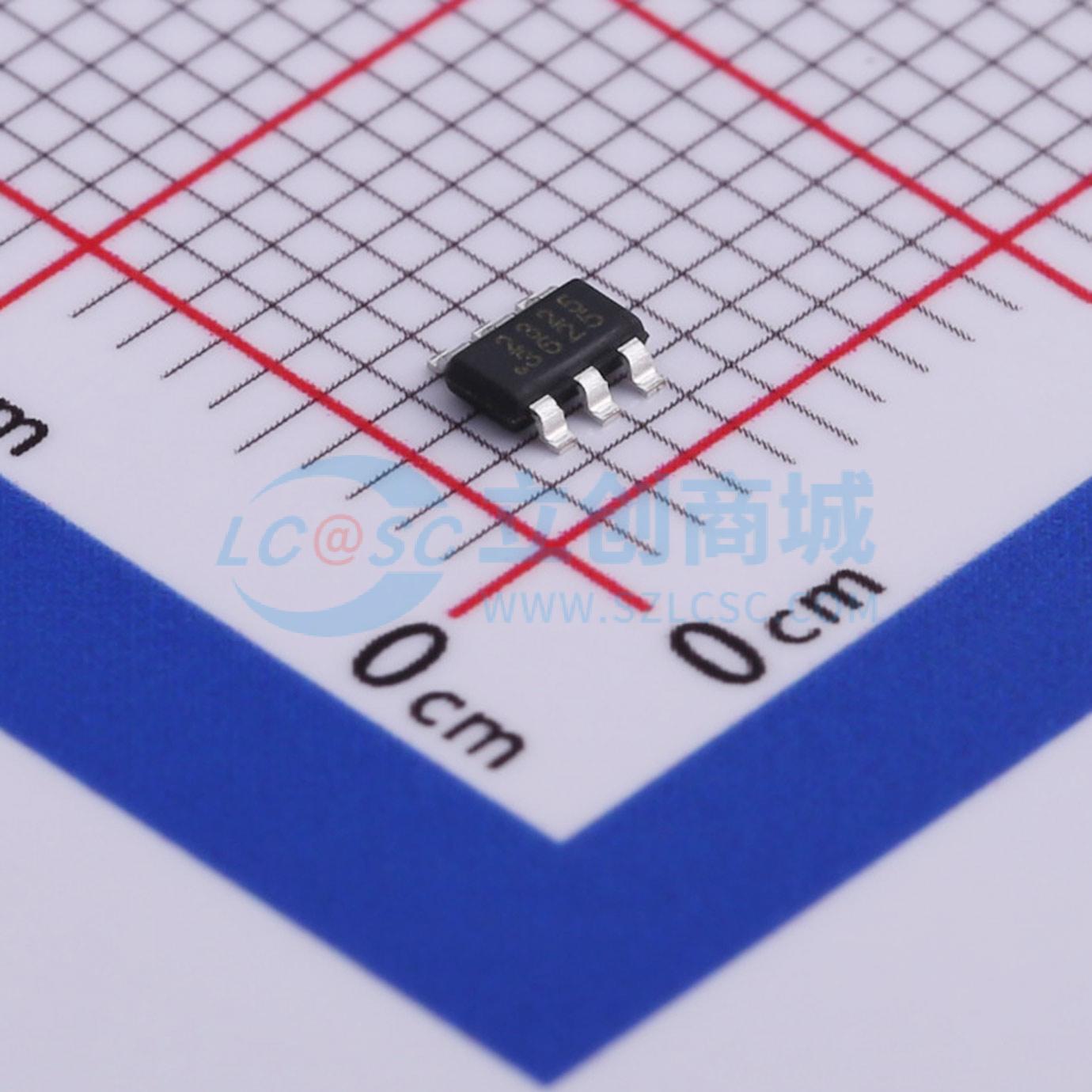

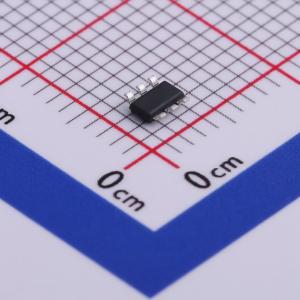

SCT2325TVBR

SCT2323和SCT2325是2A、1.1MHz的同步降压转换器，输入电压范围宽至32V，完全集成了一个130mΩ的高端MOSFET和一个70mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。SCT2323和SCT2325采用峰值电流模式控制，集成了补偿网络和输出反馈电阻网络，通过减少片外元件数量，使器件易于使用。SCT2323和SCT2325支持脉冲跳跃调制（PSM），典型静态电流低至20uA，在1mA轻载条件下效率达80%，在5mA轻载条件下效率达85%。 SCT2323和SCT2325是电磁干扰（EMI）友好型降压转换器。SCT2323和SCT2325具备扩频调制（FSS）功能，在1.1MHz开关频率下抖动范围为±6%，调制率为开关频率的1/512，可降低传导EMI。该转换器采用专有设计的栅极驱动方案，在不牺牲MOSFET导通和关断时间的情况下，抑制开关节点的高频振铃，进一步消除了MOSFET硬开关产生的高频辐射EMI噪声。当转换器进入PSM模式时，专门设计了人工开关节点抗振铃电路，以解决轻载条件下的辐射EMI噪声问题。 SCT2323和SCT2325提供输出过压保护、逐周期峰值电流限制和热关断保护。该器件采用薄型TSOT23 - 6封装。

• 无开关节点振铃，降低EMI
• 3.8V - 32V宽输入电压范围
• 高达2A的连续输出负载电流
• 3.3V ±1%输出电压（SCT2323）
• 5V ±1%输出电压（SCT2325）
• 完全集成130mΩ导通电阻的高端MOSFET和70mΩ导通电阻的低端MOSFET
• 1uA关断电流
• 20uA超低静态电流
• 1.1MHz开关频率，±6%扩频调制（FSS）
• 80ns最小导通时间
• 精确使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
• 低压差LDO工作模式
• 轻载时采用脉冲跳跃调制（PSM）
• 4ms内置软启动时间
• 160℃热关断保护
• 采用TSOT23 - 6L封装

• 白色家电、空调、冰箱等
• 家用电器
• 监控设备
• 音频设备、WiFi音箱
• 打印机
• 数字电视、机顶盒、显示器/LCD显示屏
• 电表
