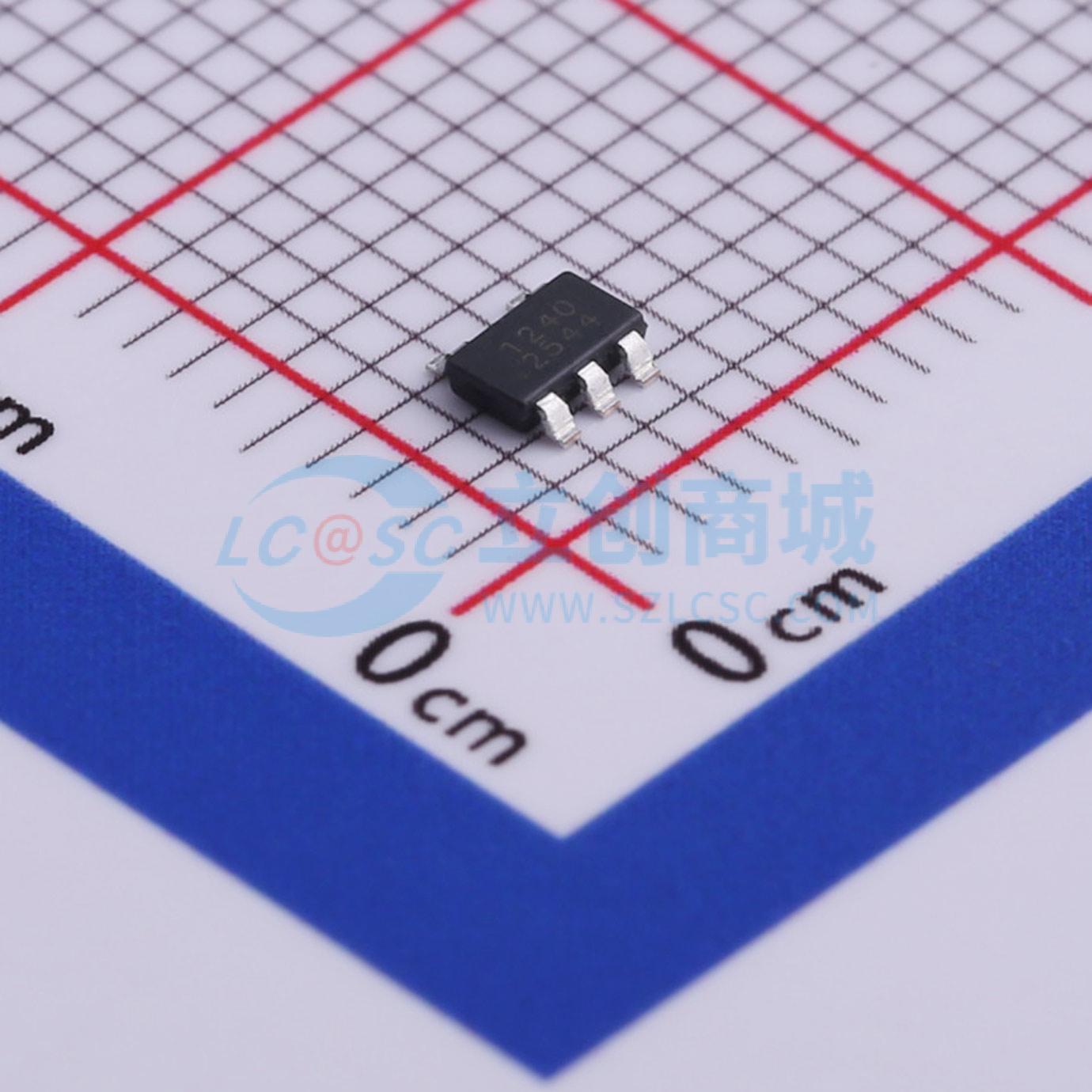

温馨提醒：图片仅供参考，商品以实物为准

SCT51240TWBR

最高 24V 电源供电，4A 单通道高速低侧驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT51240是一款宽电源、单通道、高速、低端栅极驱动器，适用于功率MOSFET、IGBT以及GaN等宽带隙器件。24V电源轨可增强驱动器在功率器件转换期间的输出振铃耐受性。该器件能在低于5V的电源下进行开关操作，因此非常适合低电压阈值功率器件
品牌名称: SCT(芯洲科技)
商品型号: SCT51240TWBR
商品编号: C509058
商品封装: TSOT-23-5L
包装方式: 编带
商品毛重: 0.248克(g)

商品参数

	属性	参数值
	下降时间(tf)	6ns
	传播延迟 tpLH	12ns
	传播延迟 tpHL	12ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	2.1V~2.4V
	输入低电平(VIL)	800mV~1V

商品概述

SCT51240是一款宽电源、单通道、高速、用于功率MOSFET、IGBT和GaN等宽带隙器件的低端栅极驱动器。24V电源轨增强了功率器件转换期间驱动器输出的抗振铃能力。能够在低于5V的电源下切换，使SCT51240适用于低电压阈值功率器件。 SCT51240可提供和吸收4A的峰值电流，并具备轨到轨输出驱动能力。最小12ns的输入到输出传播延迟使其适用于高频功率转换器应用。SCT51240具有宽输入迟滞特性，与TTL低电压逻辑兼容。SCT51240能够处理低至 -5V的负输入，增强了输入抗噪能力。IN+和IN-输入提供了将SCT51240配置为同相或反相驱动器的灵活性。 SCT51240的静态电流非常低，可降低功率转换器的待机功耗。SCT51240栅极驱动器采用非重叠驱动器设计，避免输出级出现直通现象。 SCT51240具备170℃热关断保护功能，工作温度范围为 -40℃至150℃。SCT51240采用TSOT23 - 5L封装。

商品特性

宽电源电压范围：4.5V - 24V
4A峰值源电流和4A峰值灌电流
双输入配置：同相（IN+）或反相（IN-）输入
负输入电压能力：低至 -5V
TTL输入逻辑阈值
传播延迟：12ns
快速上升和下降时间：9ns和6ns
低静态电流：38uA
电源电压欠压锁定保护
输入浮空时输出为低电平
热关断保护：170℃
采用TSOT23 - 5L封装

应用领域

功率MOSFET栅极驱动器
IGBT栅极驱动器
GaN器件栅极驱动器
开关电源
电机控制、太阳能电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交54单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~24V
	上升时间(tr)	9ns
