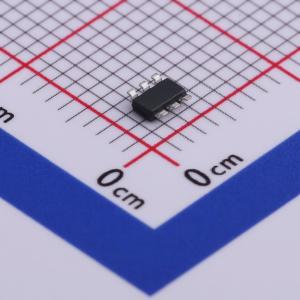

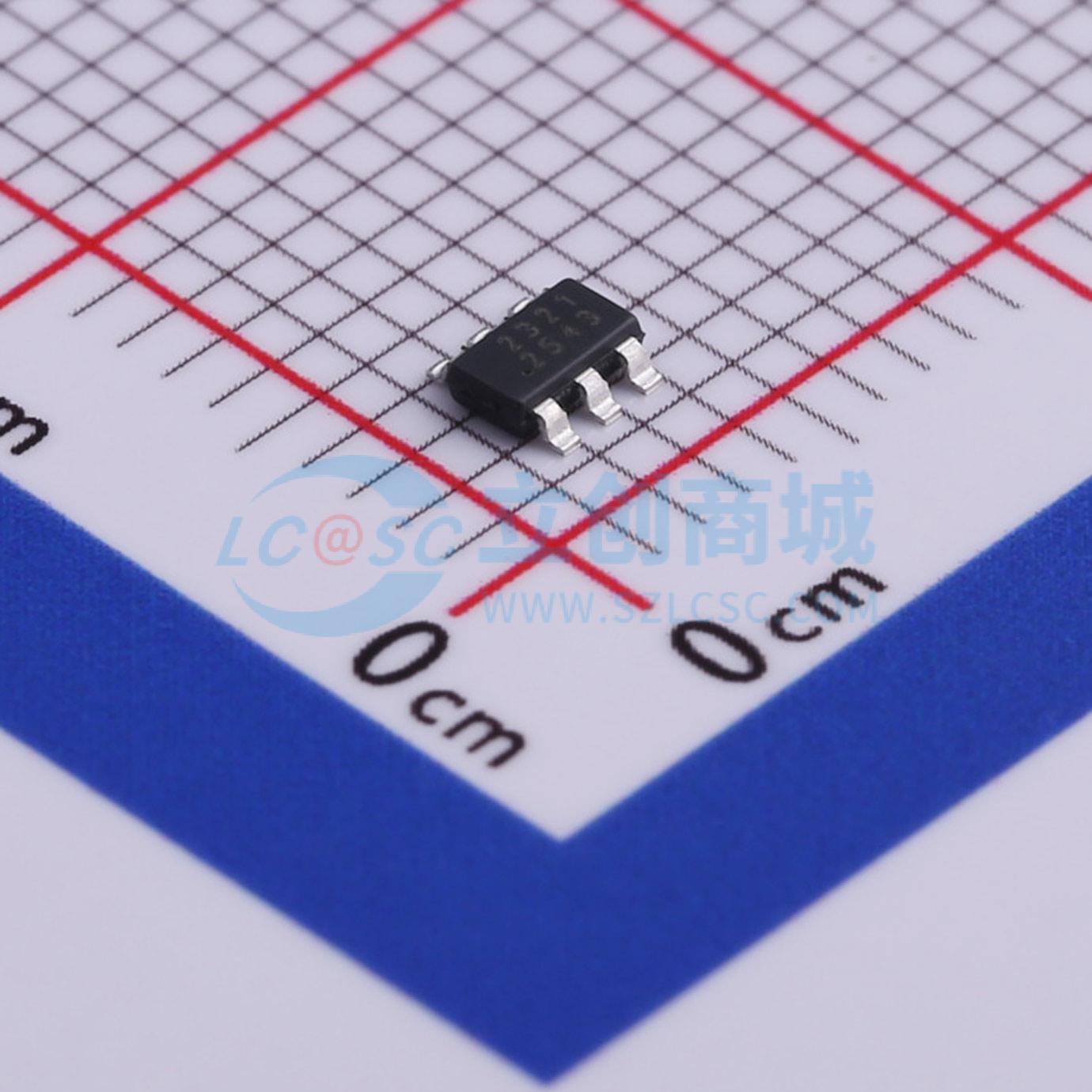

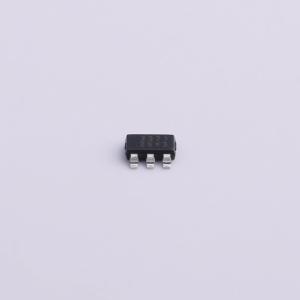

温馨提醒：图片仅供参考，商品以实物为准
SCT2321TVBR
降压型 2A 3.8V~32V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2321是一款2A同步降压DC-DC转换器,支持3.8V至32V的宽输入电压范围。它集成了130mΩ高侧MOSFET和70mΩ低侧MOSFET,采用峰值电流模式控制,具有EMI降低功能。SCT2321支持强制脉冲宽度调制（FPWM）模式,以实现轻载条件下的小输出纹波。该器件还提供过压保护、逐周期峰值电流限制和热关断保护。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2321TVBR
- 商品编号
- C509061
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~32V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款2A同步降压转换器，输入电压范围宽至32V，完全集成了一个130mΩ的高端MOSFET和一个70mΩ的低端MOSFET，可提供高效的降压式DC-DC转换。它采用峰值电流模式控制，并集成了补偿网络，通过减少片外元件数量，使其易于使用。它支持强制脉冲宽度调制（FPWM）模式，可在轻载条件下实现小输出纹波。 这是一款电磁干扰（EMI）友好型降压转换器，采用了优化设计以降低EMI。该转换器拥有专利设计的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，消除了MOSFET硬开关引起的高频辐射EMI噪声。 它提供输出过压保护、逐周期峰值电流限制和热关断保护。该器件采用薄型TSOT23 - 6封装。
商品特性
- 无开关节点振铃，降低EMI
- 500kHz开关频率
- 强制脉冲宽度调制（FPWM）模式
- 3.8V - 32V宽输入电压范围
- 高达2A的连续输出负载电流
- 0.8V ±1%反馈参考电压
- 完全集成130mΩ导通电阻高端MOSFET和70mΩ导通电阻低端MOSFET
- 1uA关断电流
- 80ns最小导通时间
- 精确使能阈值，可实现可编程欠压锁定（UVLO）阈值和迟滞
- 低压差模式操作
- 4ms内置软启动时间
- 输出过压保护
- 160℃热关断保护
- 采用TSOT23 - 6L封装
应用领域
- 白色家电、家用电器
- 监控设备
- 音频设备、WiFi音箱
- 打印机、充电站
- 数字电视、机顶盒、显示器/LCD显示屏
