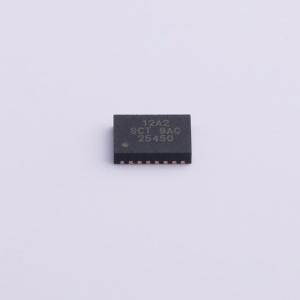

SCT12A2DHKR

2.7V-20V输入，15A开关电流，全集成同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT12A2是一款高效率的全集成同步升压转换器,支持2.7V至20V的输入电压范围和高达15A的开关电流。该器件具有负载断开控制功能,可防止关断状态下的输入电压通过到输出端。
品牌名称: SCT(芯洲科技)
商品型号: SCT12A2DHKR
商品编号: C509055
商品封装: DFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.179克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

SCT12A2是一款高效同步升压转换器，内部完全集成了一个13mΩ的高端MOSFET和一个11mΩ的低端MOSFET，支持2.7V至20V的输入电压范围，开关电流最高可达15A。开关电流限值可通过一个外部电阻进行调节。 SCT12A2采用恒定关断时间峰值电流控制，以实现快速瞬态响应。外部补偿网络可灵活设置环路动态，从而在不同负载条件下实现最佳瞬态性能。将MODE引脚接地可选择脉冲频率调制（PFM）工作模式。 SCT12A2可为外部P沟道MOSFET提供栅极控制，以将负载与升压转换器输出断开。这一安全特性可防止在关断状态下输入直通输出对负载造成损坏。 SCT12A2同时监测输出电压和反馈电压，以保护电路免受过压影响。当设备过载时，它具备逐周期峰值电流限制和热关断保护功能。

商品特性

宽输入电压范围：2.7V - 20V
宽输出电压范围：4.5V - 21V
完全集成13mΩ高端FET和11mΩ低端FET
在Vin = 7.2V、Vout = 15V且Iout = 2A时，效率高达96%
开关电流最高可达15A，且峰值电流限制可编程
可通过外部P沟道MOSFET进行负载断开控制
典型关断电流：1uA
可编程开关频率：200kHz - 1.0MHz（PFM模式）
可编程软启动
输出和反馈过压保护
热关断保护：150℃
采用DFN - 20L 3.5mmx4.5mm封装

应用领域

蓝牙音频
移动电源
Type - C电源传输

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~20V
	输出电压	4.5V~21V
	输出电流	15A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	可调
