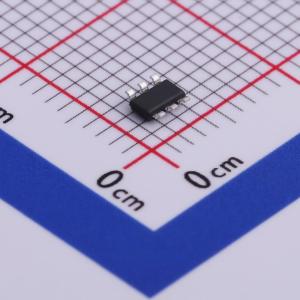

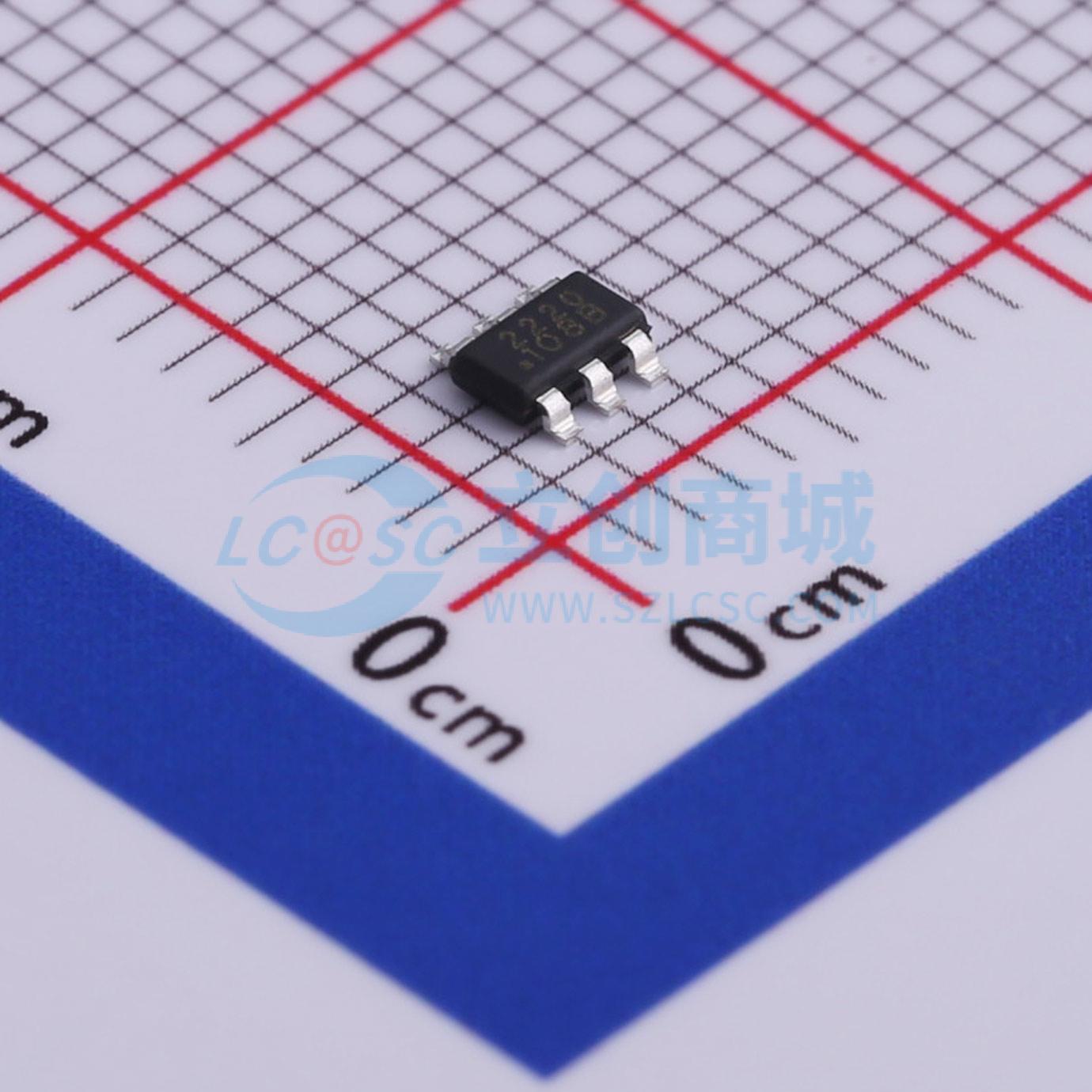

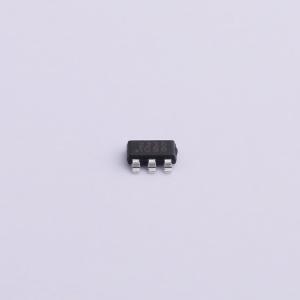

温馨提醒：图片仅供参考，商品以实物为准
SCT2220TVBR
电源IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2220 是一款高度集成的高效同步降压式 DC-DC 转换器，能够提供 2A 电流。该器件的输入电压范围很宽，为 4.2V 至 17V，并且高度集成了导通电阻（Rdson）极低的高端功率 MOSFET 和同步 MOSFET，可将传导损耗降至最低。凭借 800kHz 的开关频率，可实现低输出电压纹波，并减小外部电感和电容的尺寸
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2220TVBR
- 商品编号
- C509051
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~17V | |
| 输出电压 | 800mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2220是一款高度集成的高效同步降压DCDC转换器，能够提供2A电流。该器件的输入电压范围宽，为4.2V至17V，并且高度集成了导通电阻（Rdson）极低的高端功率MOSFET和同步MOSFET，以最大程度降低传导损耗。 凭借800kHz的开关频率，可实现低输出电压纹波，并减小外部电感和电容的尺寸。SCT2220采用自适应恒定导通时间控制架构，可为降压应用实现快速的负载瞬态响应。 该器件工作在节能模式下，可在轻载运行期间保持高效率。 它具备全面的保护功能，如过流保护、输出欠压保护、输入欠压锁定和热关断。 SCT2220所需的外部元件极少，并且提供节省空间的SOT563和TSOT23封装。
商品特性
- 宽输入电压范围：4.2 - 17V
- 集成90mΩ/60mΩ FET，连续输出电流2A
- 宽输出电压范围：0.8V - 7V
- 静态电流150uA
- 逐周期电流限制
- 内部2ms软启动，限制浪涌电流
- 固定800kHz开关频率
- 输入欠压锁定
- 轻载时的节能模式
- 过温保护
- 提供SOT563和TSOT23封装
应用领域
- 平板数字电视和显示器
- 监控系统
- 机顶盒
- 网络系统
- 通用消费电子产品
