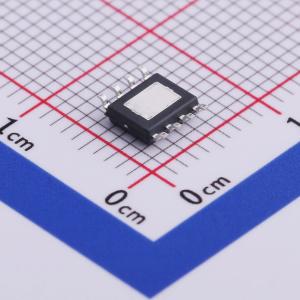

温馨提醒：图片仅供参考，商品以实物为准

SCT2A10STER

宽输入电压范围高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SCT2A10是一款0.6A连续输出电流的同步降压DC-DC转换器,支持4.5V至85V的宽输入电压范围。它集成了750mΩ高侧MOSFET和500mΩ低侧MOSFET,采用恒定导通时间（COT）模式控制,支持脉冲频率调制（PFM）和可编程开关频率（300kHz至800kHz）。该芯片具有多种保护功能,包括逐周期限流、过压保护、过温保护和输入欠压锁定保护。
品牌名称: SCT(芯洲科技)
商品型号: SCT2A10STER
商品编号: C509053
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.189克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

SCT2A10是一款0.6A同步降压转换器，输入电压范围宽，为4.5V至85V，集成了一个750mΩ的高端MOSFET和一个500mΩ的低端MOSFET。SCT2A10采用恒定导通时间（COT）模式控制，支持脉冲频率调制（PFM），典型静态电流低至100uA，有助于转换器在轻载或待机条件下实现高效率。 SCT2A10的开关频率可编程，范围为300kHz至800kHz，可灵活优化效率或外部元件尺寸。 SCT2A10具备逐周期电流限制、打嗝式过流保护、热关断保护、输出过压保护和输入欠压保护功能。该器件采用8引脚散热增强型SOP - 8封装。

商品特性

宽输入范围：4.5V - 85V
0.6A连续输出电流
0.8V ±1%反馈参考电压
集成750mΩ高端和500mΩ低端功率MOSFET
睡眠模式下静态电流为100uA的脉冲频率调制（PFM）
4ms内部软启动时间
可调频率300kHz至800kHz
可编程输入电压的精确使能阈值
欠压锁定保护（UVLO）阈值和迟滞
逐周期电流限制
过压保护
过温保护
采用ESOP - 8封装

应用领域

电子工具
电动自行车、踏板车
GPS追踪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交54单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~85V
	输出电压	800mV~24V
	输出电流	600mA
	开关频率	300kHz~800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
