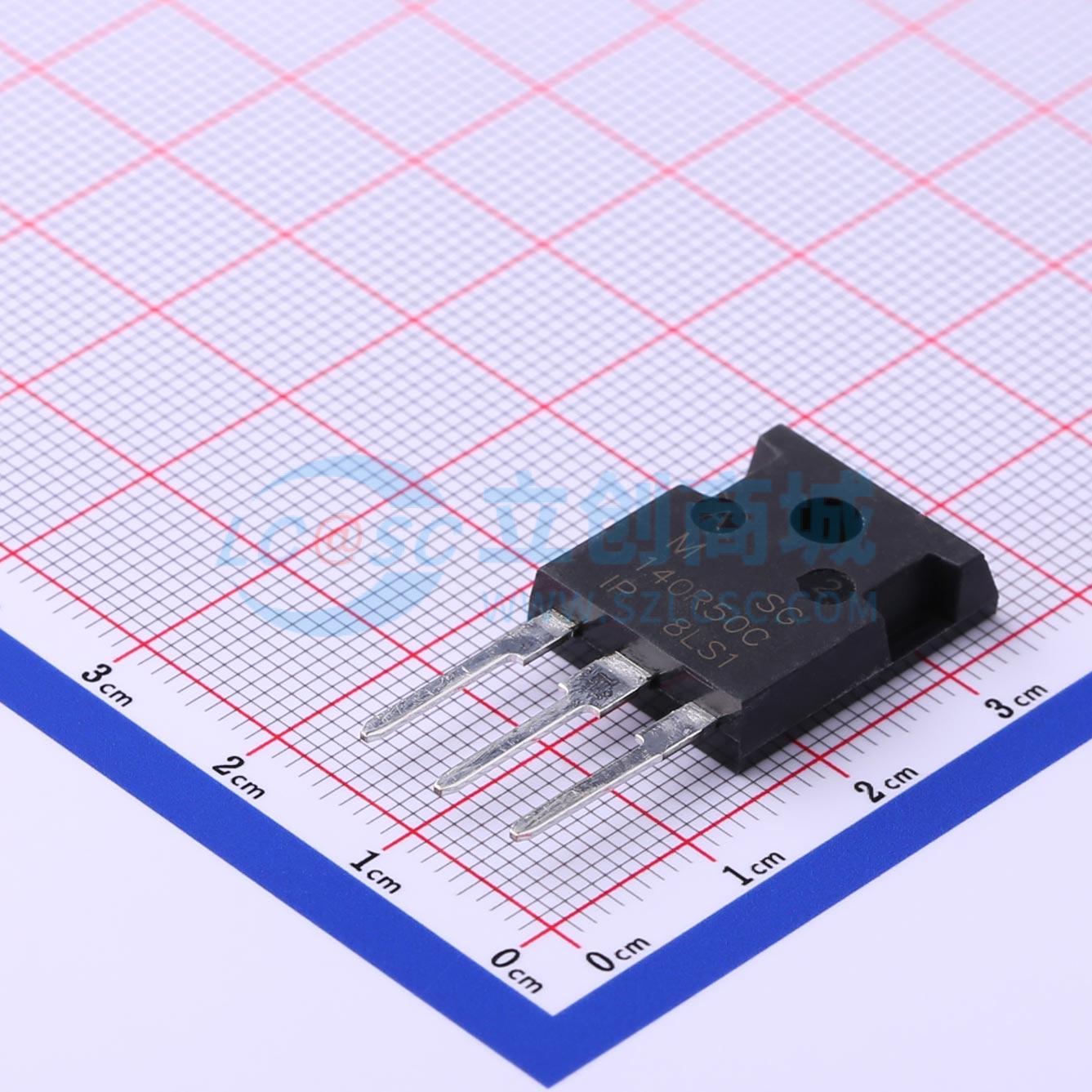

温馨提醒：图片仅供参考，商品以实物为准
SM140R50CT8TL
1个N沟道 耐压:500V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SPS(美国源芯)
- 商品型号
- SM140R50CT8TL
- 商品编号
- C509355
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 140mΩ@10V,12A | |
| 耗散功率(Pd) | 312W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 1.44nF@25V | |
| 反向传输电容(Crss) | 11pF@25V | |
| 工作温度 | -65℃~+150℃ |
商品概述
这款MOSFET旨在最大程度降低导通电阻（RDS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低导通电阻：RDS(ON)
- 低栅极阈值电压
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏电流
- 静电放电（ESD）防护能力高达2kV
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，属于“绿色”器件
- 该器件符合JEDEC标准（参考AEC - Q），具备高可靠性
- 符合汽车应用标准的型号（DMN601TKQ）有单独的数据手册
应用领域
-电机控制-电源管理功能
