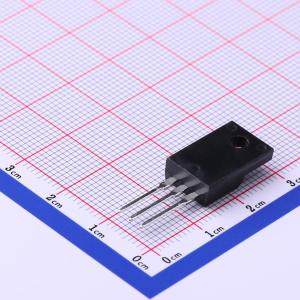

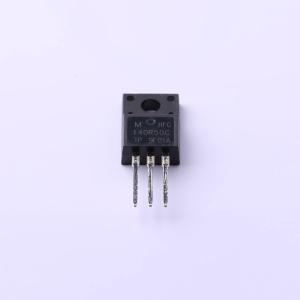

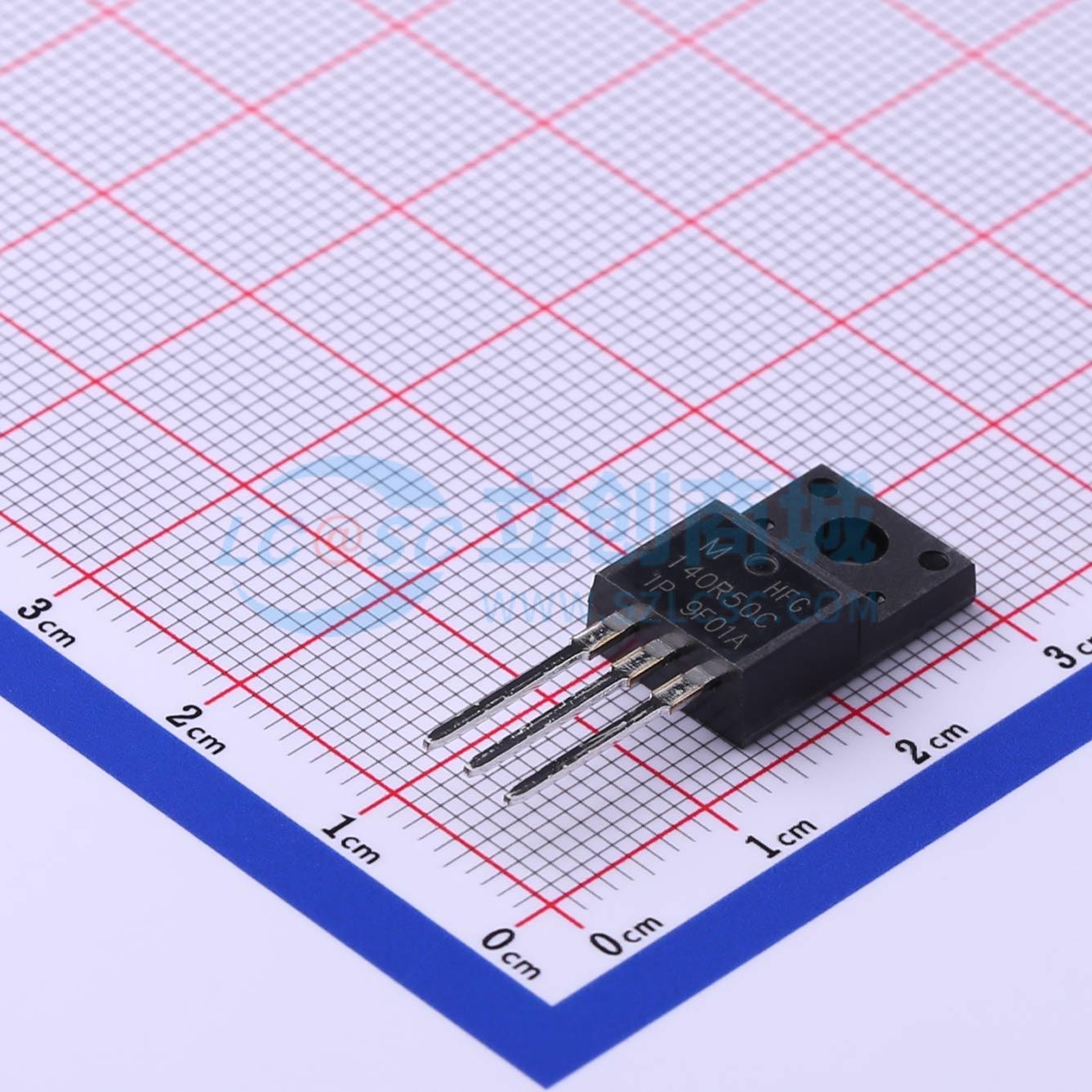

温馨提醒：图片仅供参考，商品以实物为准
SM140R50CT2TL
1个N沟道 耐压:500V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SPS(美国源芯)
- 商品型号
- SM140R50CT2TL
- 商品编号
- C509354
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 140mΩ@10V,12A | |
| 耗散功率(Pd) | 168W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 1.44nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -65℃~+150℃ |
商品概述
SM140R50C是一款采用先进超结技术的功率MOSFET，可实现极低的导通电阻和栅极电荷。通过采用优化的电荷耦合技术，它将提供更高的效率。这些用户友好型器件不仅能为设计师带来低开关损耗的优势，还具有低电磁干扰（EMI）的特点。
商品特性
- 24A、500V，在VGS = 10V时，RDS(on)(最大值) = 0.14欧姆
- 低栅极电荷
- 低Crss
- 快速开关
- 改善的dv/dt能力
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
