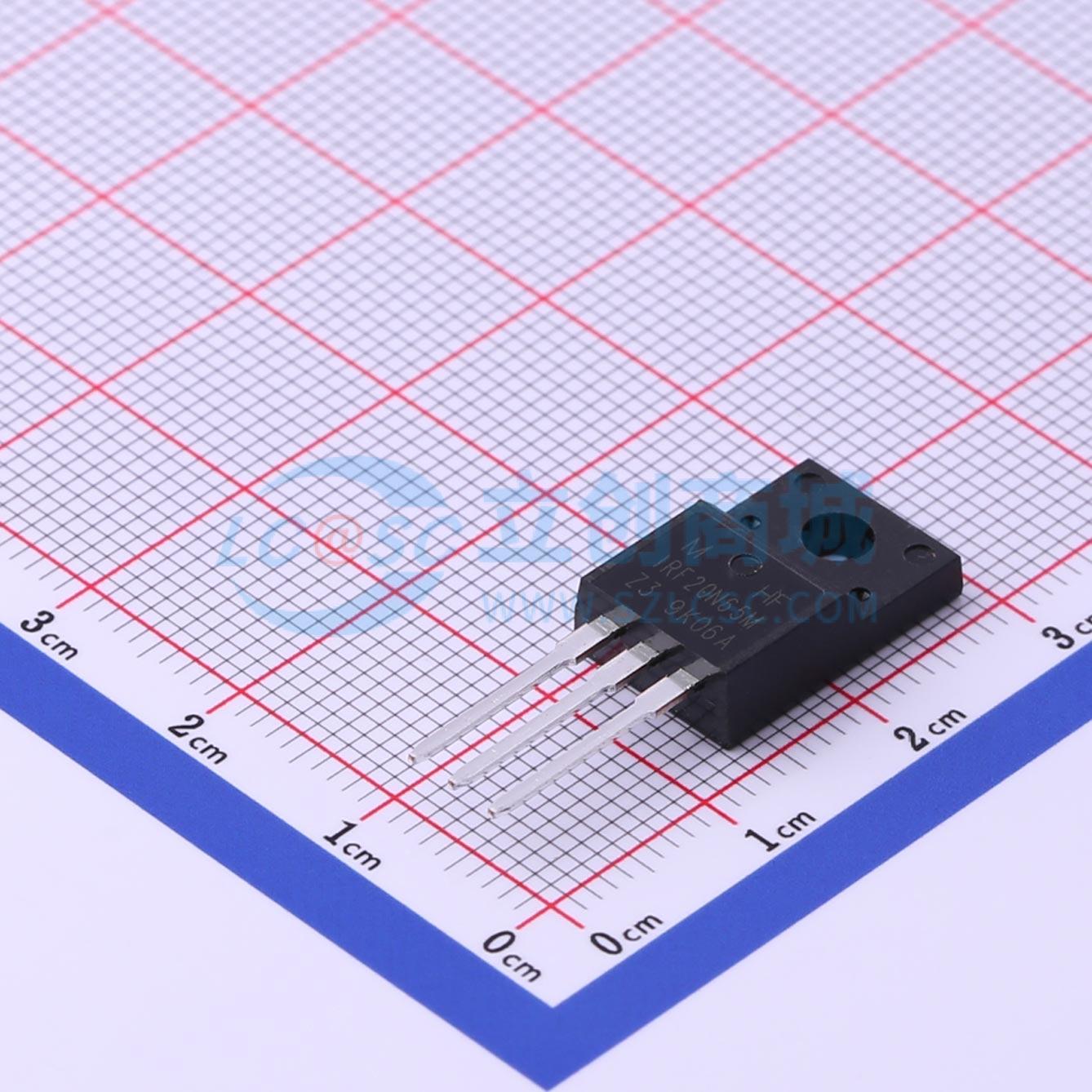

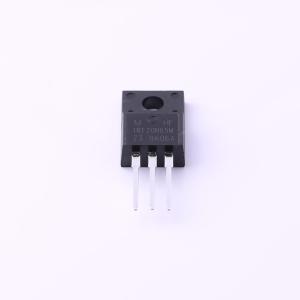

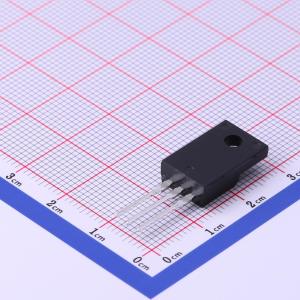

温馨提醒：图片仅供参考，商品以实物为准
SMIRF20N65T2TL
1个N沟道 耐压:650V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SPS(美国源芯)
- 商品型号
- SMIRF20N65T2TL
- 商品编号
- C509117
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 380mΩ@10V,10A | |
| 耗散功率(Pd) | 80W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.06nF@25V | |
| 反向传输电容(Crss) | 18pF@25V | |
| 工作温度 | - |
商品概述
IRF20N65是一款N沟道增强型功率MOS场效应晶体管。改进的平面条纹单元和改进的保护环终端经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。 这些器件广泛应用于AC-DC电源、DC-DC转换器和H桥PWM电机驱动器。
商品特性
- 20A、650V，RDS(on)（典型值）= 0.38欧姆@VGS = 10V
- 低栅极电荷
- 低Crss
- 快速开关
- 改进的dv/dt能力
应用领域
- 功率开关应用-硬开关和高频电路-不间断电源
