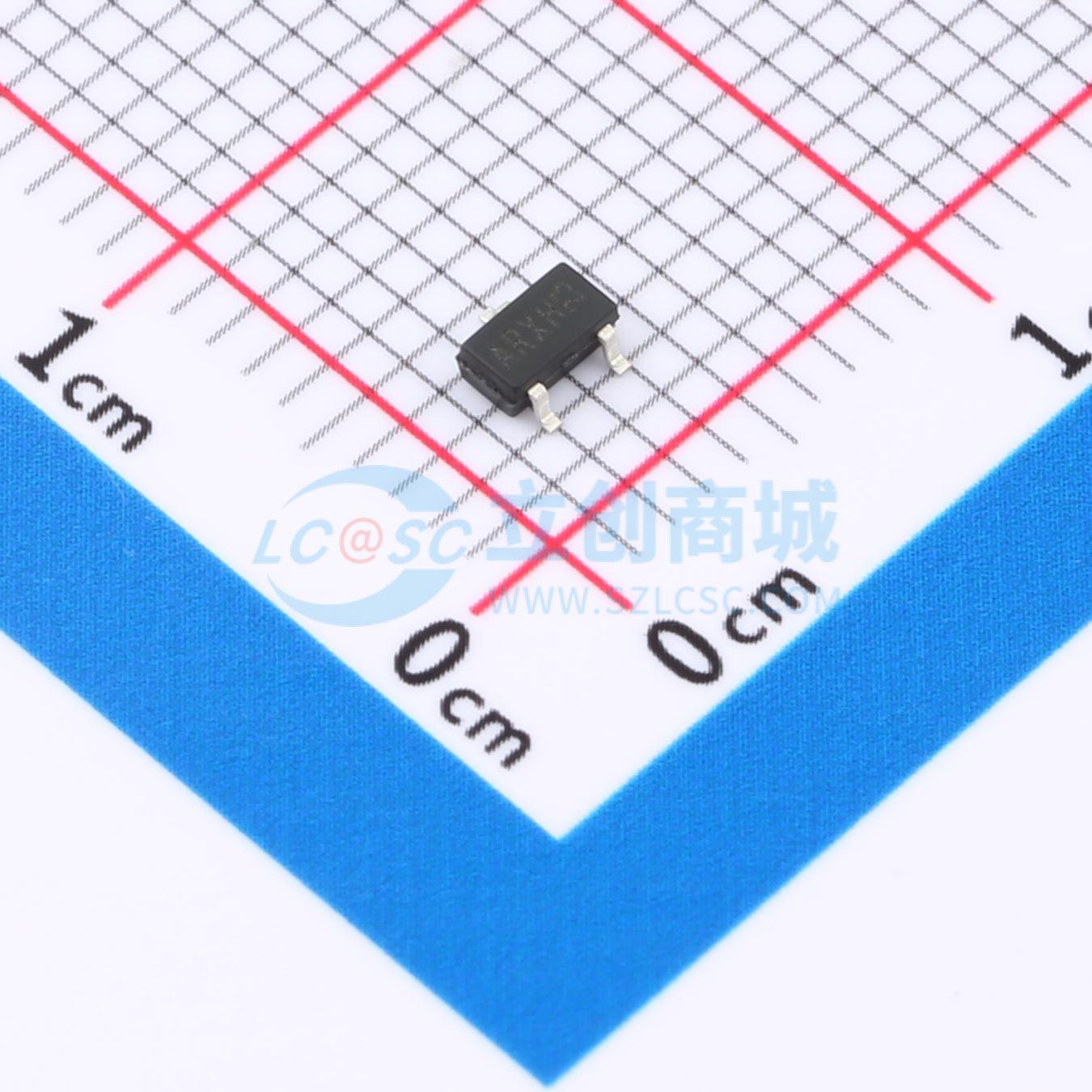

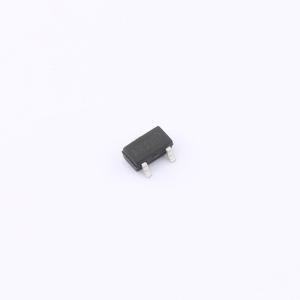

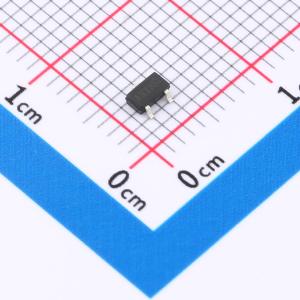

温馨提醒：图片仅供参考，商品以实物为准
AO3422
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，提供出色的导通电阻、低栅极电荷，并能在低至2.5V的栅极电压下工作。适用于电池保护或其他开关应用。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- AO3422
- 商品编号
- C49011232
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.039767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 105mΩ@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 247pF | |
| 反向传输电容(Crss) | 19.5pF | |
| 输出电容(Coss) | 34pF |
商品概述
AO3422采用先进的沟槽技术,可提供出色的导通电阻RDS(ON)、低栅极电荷,并能在低至2.5V的栅极电压下工作。 该器件适用于电池保护或其他开关应用。
商品特性
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池开关
- DC/DC转换器
