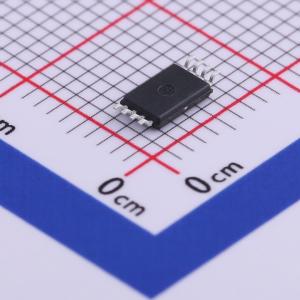

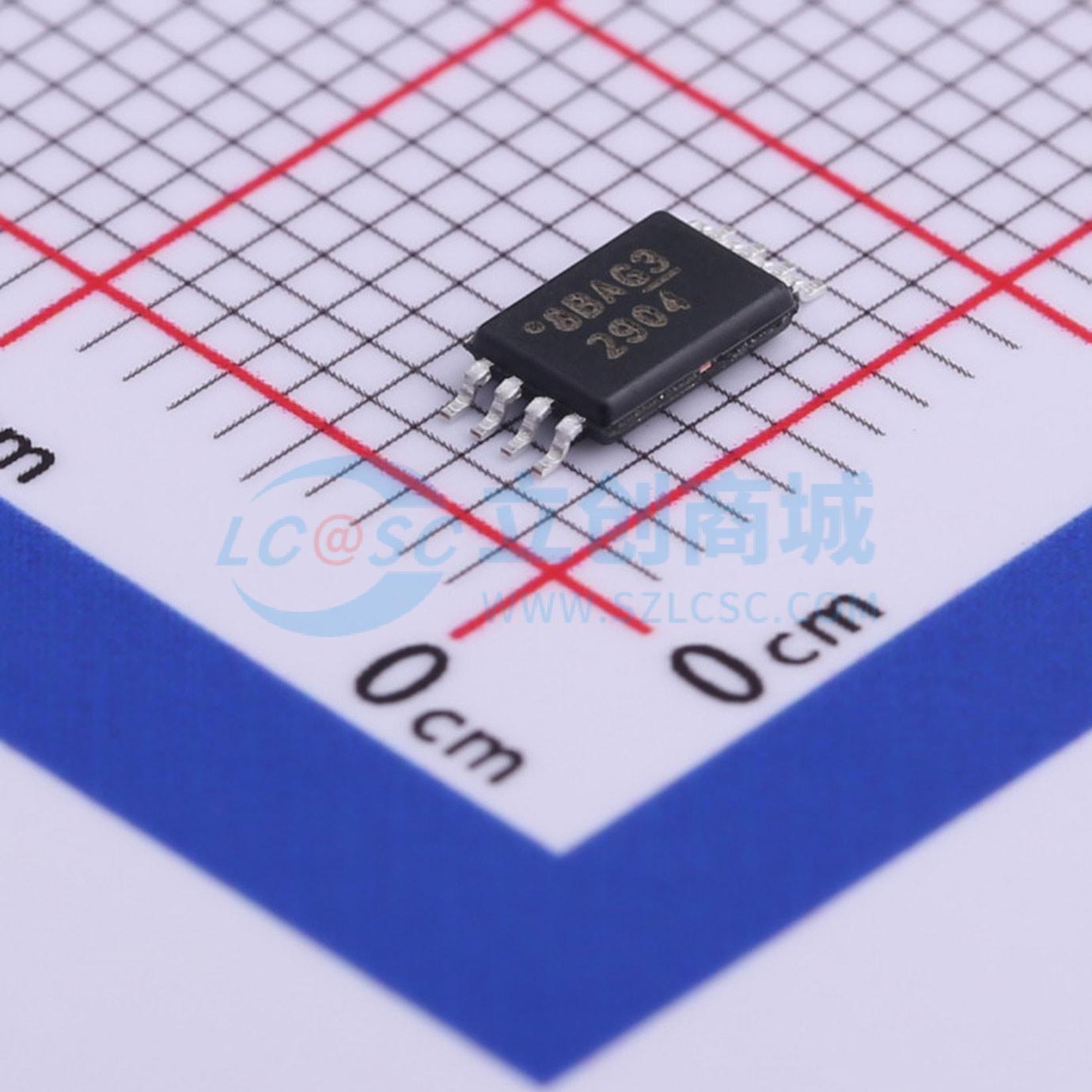

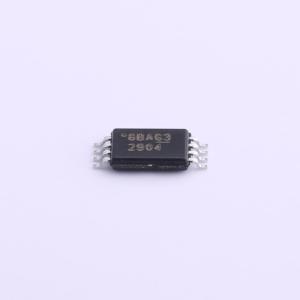

温馨提醒：图片仅供参考，商品以实物为准
LM2904LVIPWR
LM2904LVIPWR
- 描述
- LM2904LV 单通道、5.5V、1MHz、3mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904LVIPWR
- 商品编号
- C484726
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 92pA | |
| 输入失调电流(Ios) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
LM290xLV是低电压运算放大器，该系列包括双路LM2904LV和四路LM2902LV，可由2.7V至5.5V的低电压供电，在成本敏感型低压应用中可作为传统对应型号的替代产品，在低电压下性能更优，功耗更低，具有单位增益稳定性，过驱情况下不会出现相位反转，采用行业标准封装，可提供的封装类型包括SOIC、VSSOP、TSSOP和SOT-23。
商品特性
- 适用于成本敏感型系统的通用放大器
- 低输入失调电压：±1mV
- 共模电压范围包括接地
- 单位增益带宽：1MHz
- 低宽带噪声：40nV/√Hz
- 低静态电流：90μA/通道
- 单位增益稳定
- 可在2.7V至5.5V的电源电压范围内运行
- 提供双通道和四通道两种型号
- ESD规格严格：2kV HBM
- 工作温度范围：-40℃至125℃
- 过驱情况下不会出现相位反转
应用领域
- 无线电器
- 不间断电源
- 电池组、充电器和测试设备
- 电源模块
- 环境传感器信号调节
- 温度传感器现场变送器
- 示波器、数字万用表和信号分析器
- 机架式服务器
- 暖通空调
- 直流电机控制
- 低侧电流感测
- 大型电器、烟雾探测器和个人电子产品
