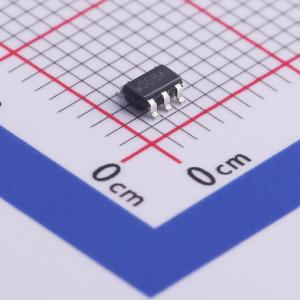

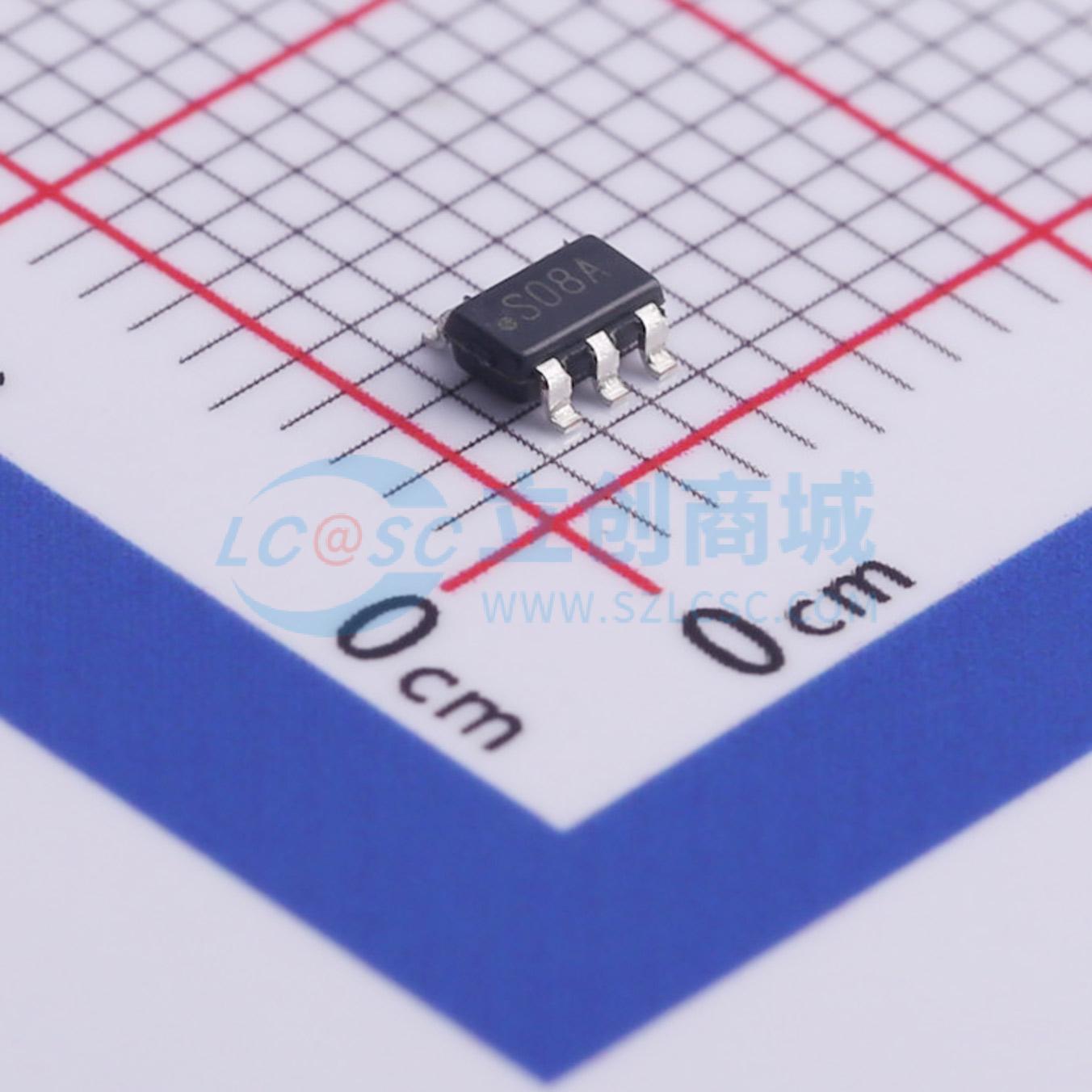

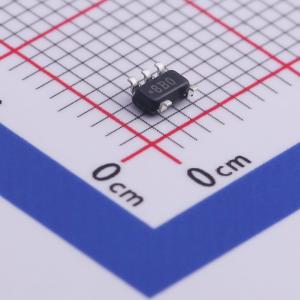

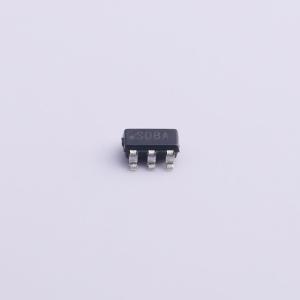

LM828M5X/NOPB
开关电容电压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM828 开关电容器电压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM828M5X/NOPB
- 商品编号
- C484729
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.8V~5.5V | |
| 静态电流(Iq) | 115uA | |
| 输出电阻 | 20Ω | |
| 能量效率 | 97% | |
| 开关频率 | 12kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | -5.5V~-1.8V | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 25mA |
商品概述
LM828 CMOS电荷泵电压转换器可将+1.8V至+5.5V范围内的正电压转换为对应的-1.8V至-5.5V负电压。LM828使用两个低成本电容器，可提供高达25 mA的输出电流。 LM828以12 kHz的开关频率工作，以降低输出电阻和电压纹波。其工作电流仅为40 μA（在大多数负载下工作效率大于96%），为电池供电系统提供了理想的性能。该器件采用超小型SOT-23封装。
商品特性
- 反转输入电源电压
- SOT-23封装
- 典型输出阻抗为20Ω
- 5 mA时典型转换效率为97%
应用领域
- 手机
- 寻呼机
- 个人数字助理（PDA）
- 运算放大器电源
- 接口电源
- 手持仪器
