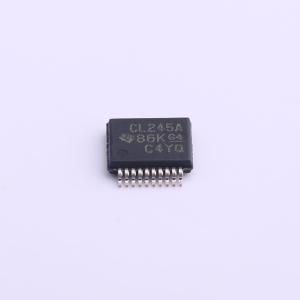

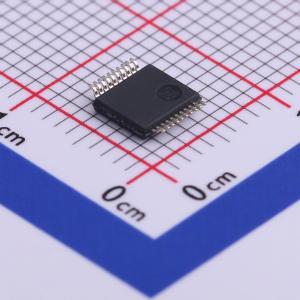

温馨提醒：图片仅供参考，商品以实物为准
SN74CBTLV3245ADGVR
SN74CBTLV3245ADGVR
- 描述
- SN74CBTLV3245A 3.3V、1:1 (SPST)、8 通道通用 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTLV3245ADGVR
- 商品编号
- C484749
- 商品封装
- SOP-20-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.093克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~3.6V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@3.3V,50pF | |
| 静态电流(Iq) | 20uA | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 系列 | 74CBTLV |
商品概述
SN74CBTLV3245A采用标准'245器件引脚排列，提供8位高速总线切换功能。开关的低导通态电阻可实现极小传播延迟的连接。该器件结构为单路8位开关。当输出使能(OE)为低电平时，8位总线开关导通，端口A与端口B连通。当OE为高电平时，开关断开，两个端口之间处于高阻抗状态。该器件针对采用Ioff的部分掉电应用进行了完整的规格定义。Ioff特性可确保器件掉电时，不会有破坏性电流通过器件回流，器件在掉电期间具备隔离功能。为确保上电或掉电期间保持高阻抗状态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 标准'245型引脚排列
- 两个端口之间的开关连接电阻为5 Ω
- 数据I/O端口支持轨到轨切换
- Ioff支持部分掉电模式工作
- 闩锁性能超过JESD 17标准规定的250 mA
- ESD防护超过JESD 22标准要求
- 2000-V人体模型(A114-A)
- 200-V机器模型(A115-A)
