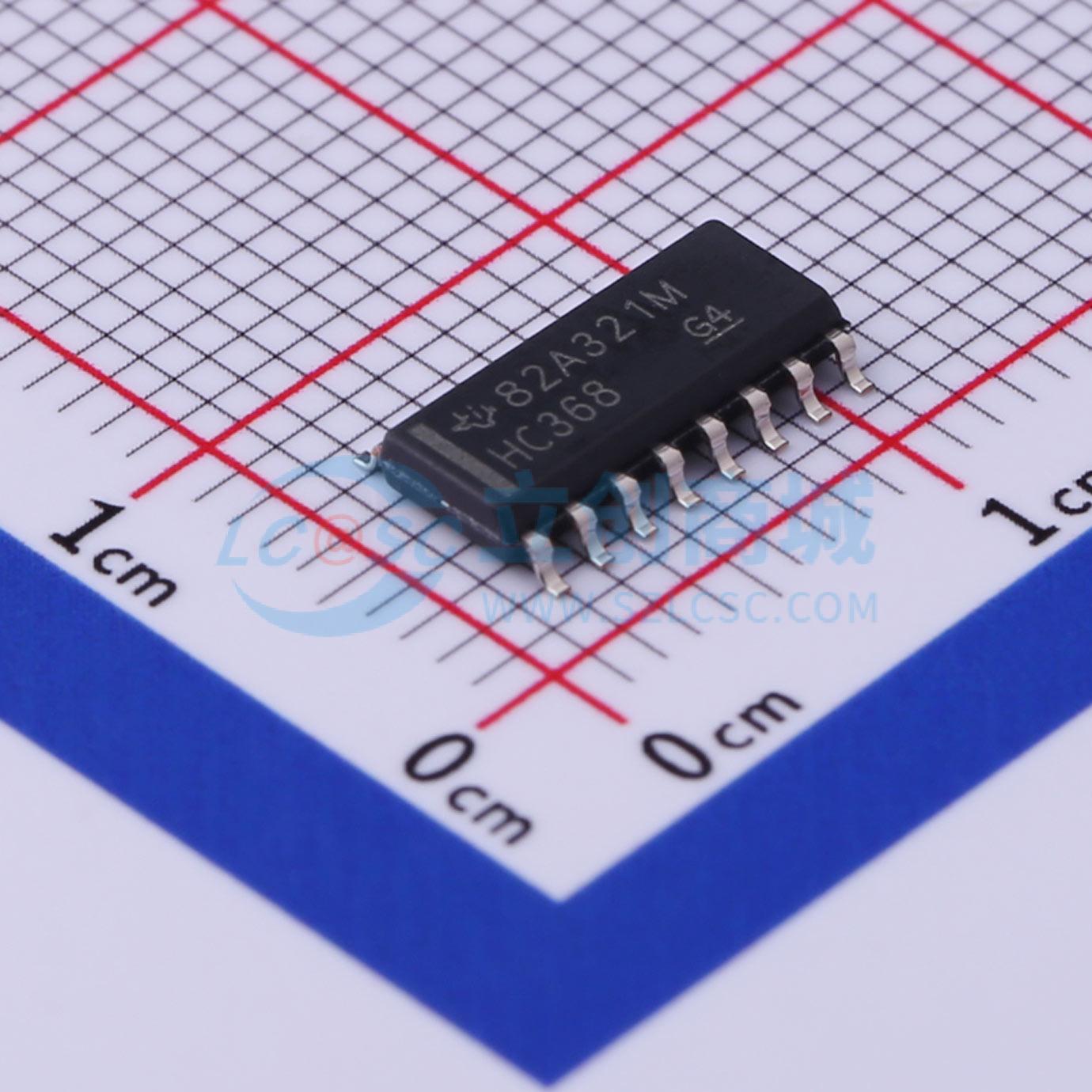

温馨提醒：图片仅供参考，商品以实物为准
SN74HC368DR
SN74HC368DR
- 描述
- SN74HC368 具有三态输出的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC368DR
- 商品编号
- C484753
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 2；4 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 19ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这些六反相缓冲器和线路驱动器是专门设计用于提高三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度。HC368器件被组织为双4线和2线缓冲器/驱动器，带有低电平有效的输出使能（1OE和2OE）输入。当OE为低电平时，器件将反相后的数据从A输入传输到Y输出。当OE为高电平时，输出处于高阻态。
商品特性
- 宽工作电压范围为 2 V 至 6 V
- 大电流三态输出可驱动总线、缓冲存储器地址寄存器，或最多驱动15个LSTTL负载
- 反相输出
- 低功耗，最大ICC为80 μA
- 典型传输延迟tpd为10 ns
- 在5 V条件下输出驱动电流为±6 mA
- 最大输入电流为1 μA
应用领域
- 三态存储器地址驱动器
- 时钟驱动器
- 面向总线的接收器
- 面向总线的发送器
