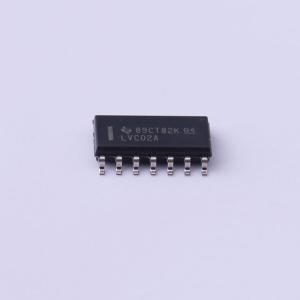

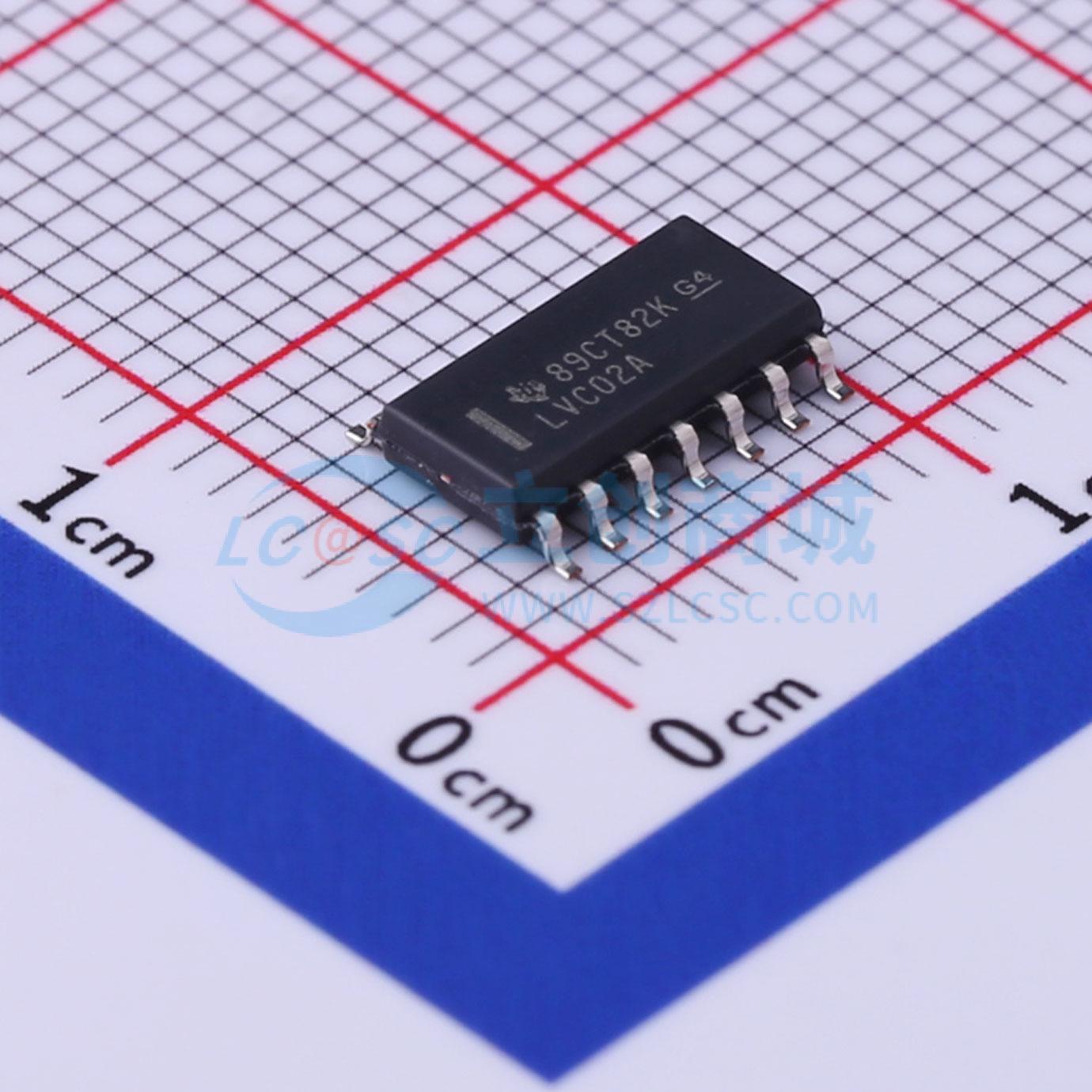

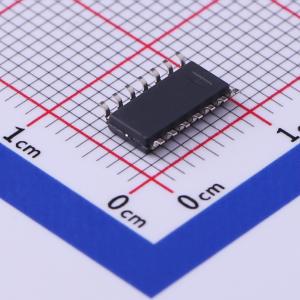

SN74LVC02ADR
四通道2输入正或非门，可作为3.3V/5V系统环境中的转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC02A 4 通道、双输入、1.5V 至 3.6V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC02ADR
- 商品编号
- C485073
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.29V；1.9V；2.2V；2.3V | |
| 输出低电平(VOL) | 550mV；300mV；240mV；100mV；400mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
