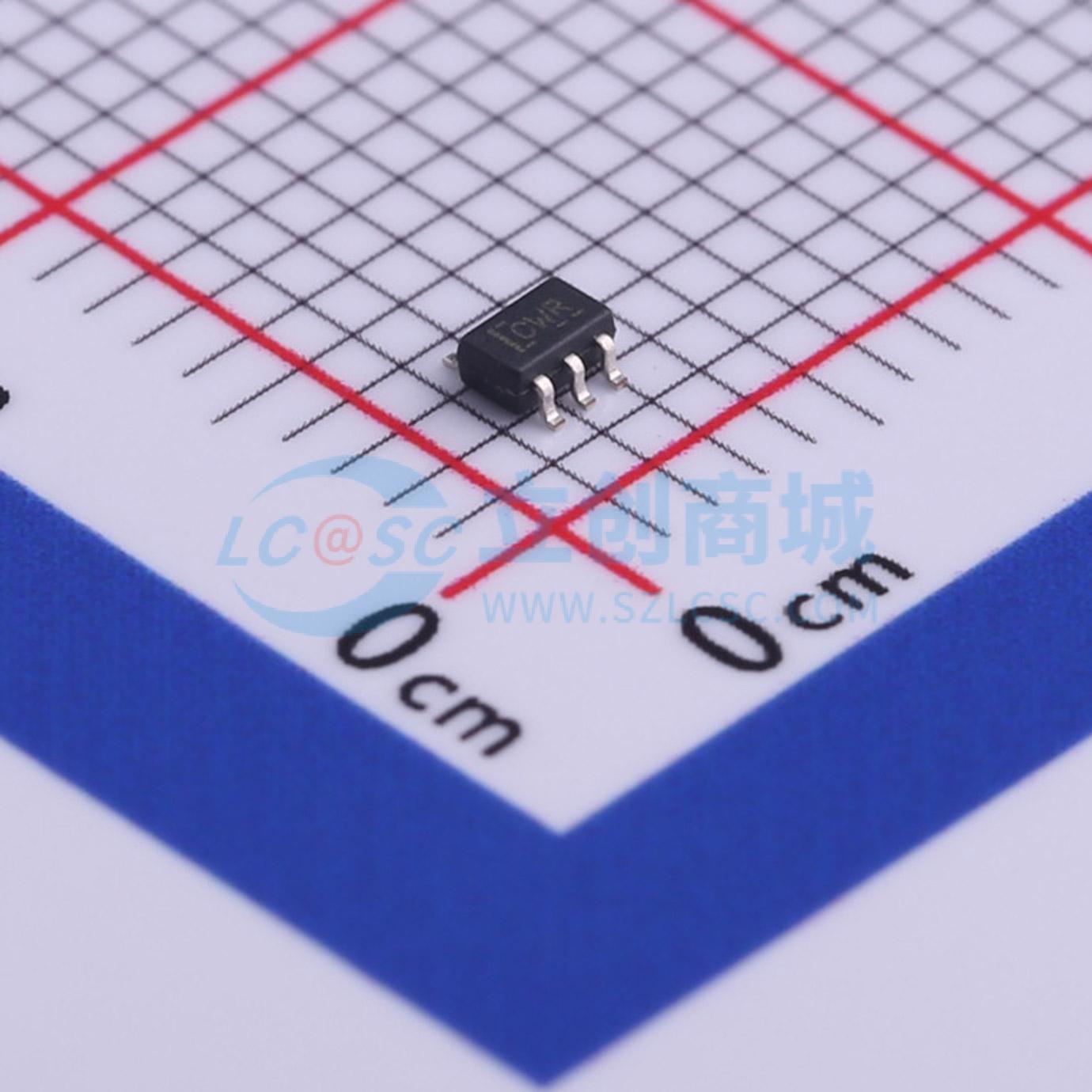

SN74LVC1G98DCKR实物图
  • SN74LVC1G98DCKR商品缩略图
  • SN74LVC1G98DCKR商品缩略图
  • SN74LVC1G98DCKR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G98DCKR

可配置多功能门电路

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G98 可配置多功能门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G98DCKR
商品编号
C485081
商品封装
SC-70-6​
包装方式
编带
商品毛重
0.016克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型可配置多功能门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)24mA
拉电流(IOH)24mA
输入高电平(VIH)-
输入低电平(VIL)-
属性参数值
输出高电平(VOH)1.9V;2.4V;1.2V;3.8V
输出低电平(VOL)550mV;100mV;300mV;450mV;450mV
系列74LVC系列
传播延迟(tpd)6.3ns@3.3V
工作温度-40℃~+125℃
每门输入数量3
功能特性局部关断模式;带电插入保护;后驱动保护
输入类型施密特触发器
输出类型-

商品概述

SN74LVC1G98是一款可配置多功能门电路,支持1.65V~5.5V Vcc工作电压。该器件输出状态由3位输入的8种输入模式决定,用户可选择多路选择器、与门、或门、与非门、或非门、反相器、同相器多种逻辑功能,所有输入均可连接至Vcc或GND。器件作为独立门电路工作,由于施密特作用,正方向输入信号和负方向输入信号可具有不同的输入阈值。采用将裸片作为封装的封装技术。器件针对部分掉电应用做了完整规范设计,Ioff电路可在器件掉电时禁用输出,防止损坏器件的反向电流流过,存储或操作过程中需做好防护,避免静电损坏MOS门。

商品特性

  • 支持5V Vcc工作,输入可承受最高5.5V电压,支持降压转换至Vcc
  • 3.3V条件下最大传播延迟tpd为6.3ns
  • 低功耗,最大Icc为10μA
  • 3.3V条件下输出驱动能力为±24mA
  • Ioff电路支持热插入、部分掉电模式与反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类标准
  • 静电放电防护符合JESD 22标准,人体模型可达2000V,机器模型可达200V,充电器件模型可达1000V
  • 所有未使用的输入必须接Vcc或GND,保证器件正常工作
  • 支持多种封装形式
