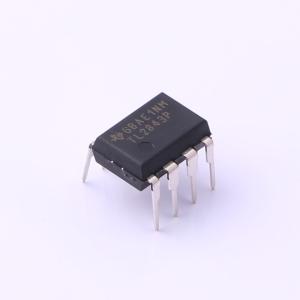

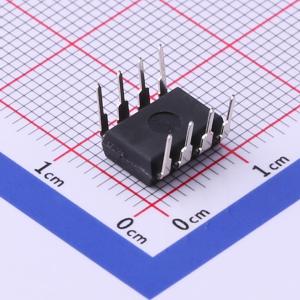

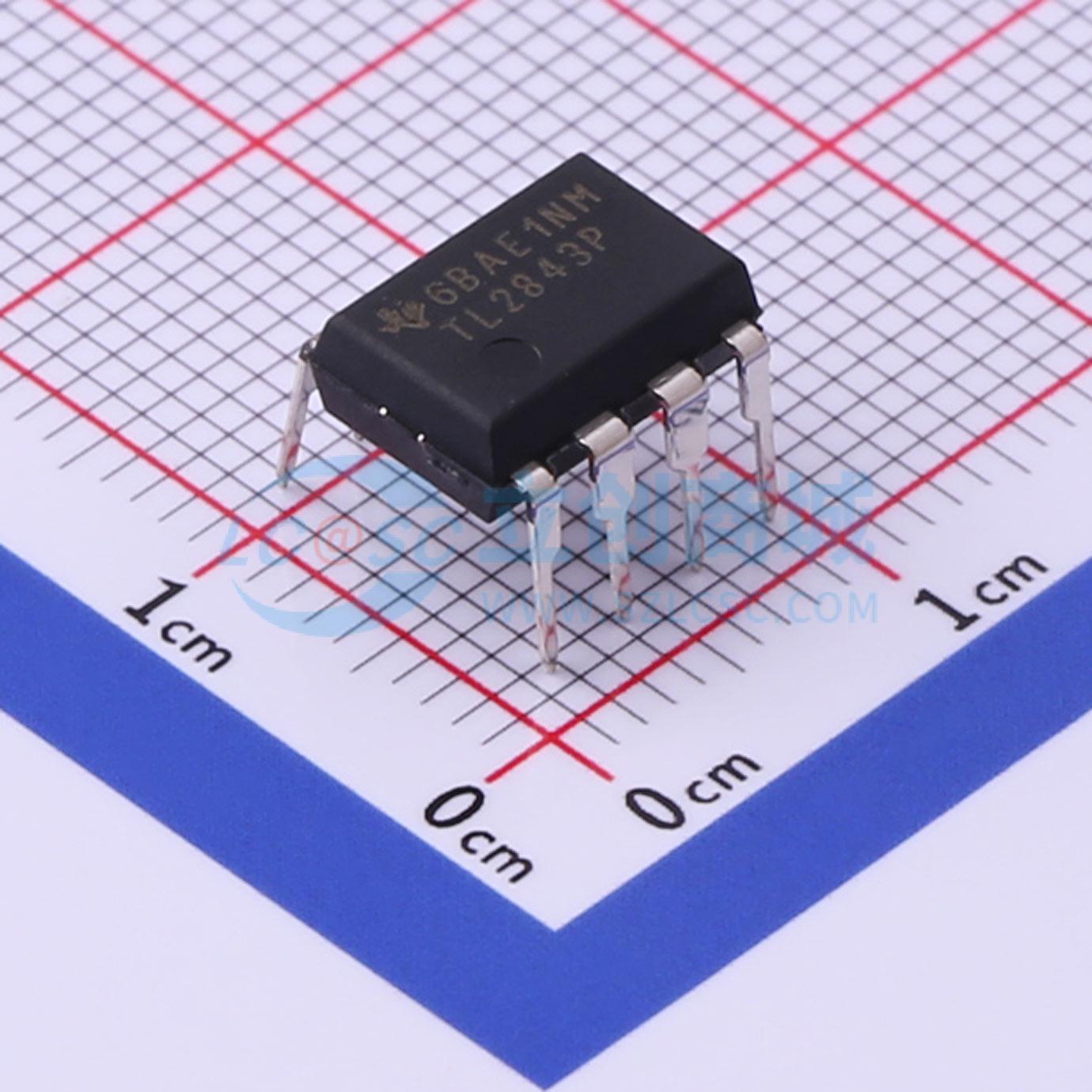

温馨提醒：图片仅供参考，商品以实物为准

TL2843P

描述: TL2843 具有 8.4V/7.6V UVLO 和 100% 占空比、温度范围为 -40°C 至 85°C 的经济型单端 500KHz 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: TL2843P
商品编号: C485094
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

商品概述

TL284x和TL384x系列控制集成电路具备实现离线或直流-直流固定频率电流模式控制方案所需的特性，且只需最少数量的外部元件。一些内部集成的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入端经过精确微调的精密基准源。其他内部电路包括确保锁存操作的逻辑电路、脉宽调制（PWM）比较器（也提供限流控制），以及一个设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

商品特性

针对离线和直流-直流转换器进行优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带迟滞的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部微调的带隙基准源
500 kHz工作频率
低输出电阻的误差放大器
设计可与UC2842和UC3842系列互换

应用领域

任意极性的开关稳压器
变压器耦合的直流/直流转换器

交货周期

订货7-9个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~30V

	属性	参数值
	开关频率	500kHz
	拓扑结构	反激式；正激式；升压式
