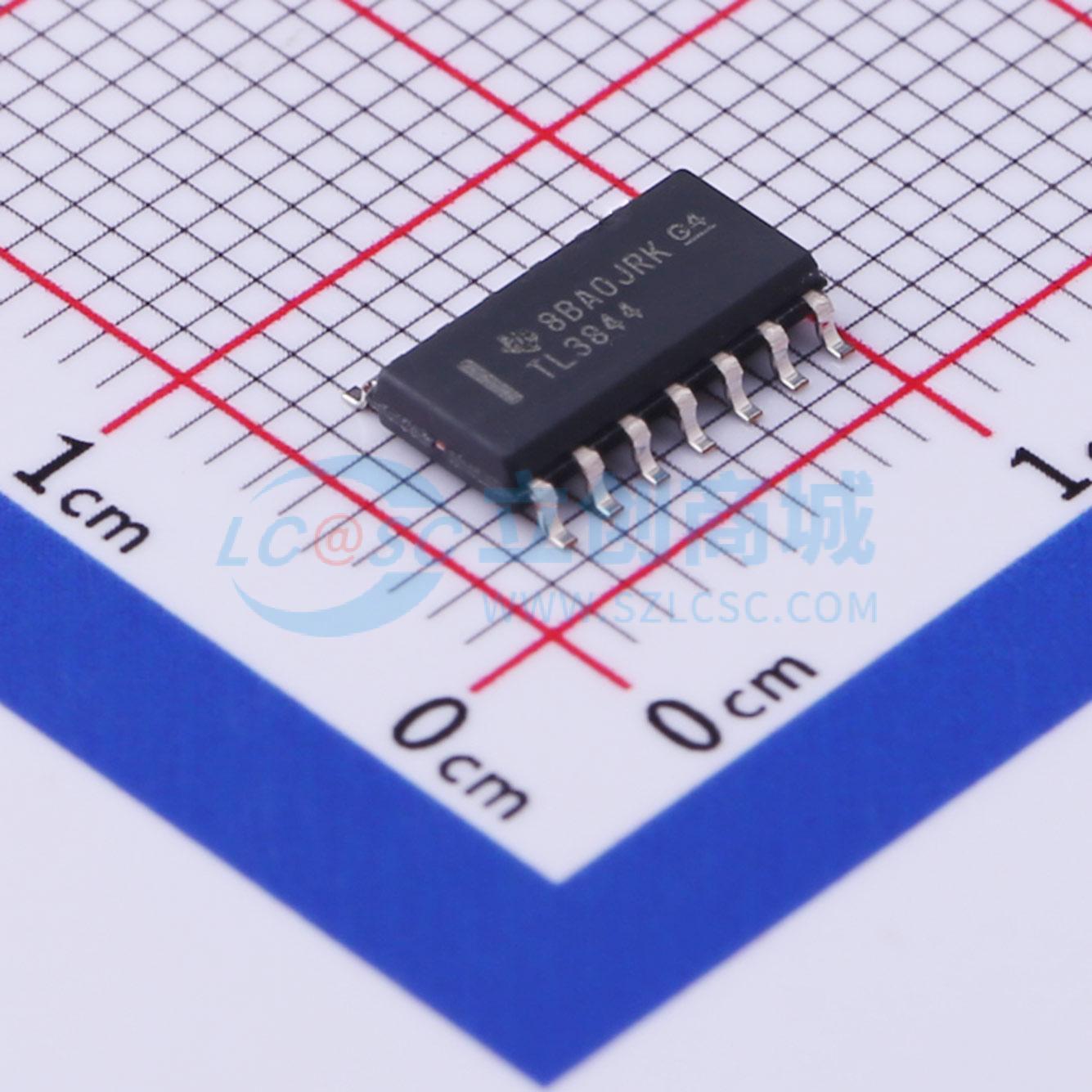

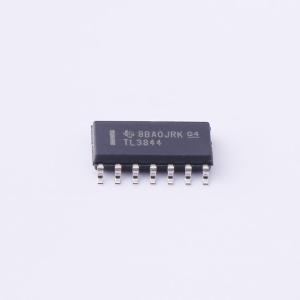

TL3844DR

电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL3844 具有 16V/10V UVLO 和 50% 占空比、温度范围为 0°C 至 70°C 的经济型单端 500KHz 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: TL3844DR
商品编号: C485111
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

TL284x和TL384x系列控制集成电路具备实现离线或直流-直流固定频率电流模式控制方案所需的特性，且只需最少数量的外部元件。一些内部集成的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入端经过精确微调的精密基准源。其他内部电路包括确保锁存操作的逻辑电路、脉宽调制（PWM）比较器（也提供限流控制），以及一个设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

商品特性

针对离线和直流-直流转换器进行优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带迟滞的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部微调的带隙基准源
500 kHz工作频率
低输出电阻的误差放大器
设计可与UC2842和UC3842系列互换

应用领域

任意极性的开关稳压器
变压器耦合的直流/直流转换器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	0V~5.5V
	开关频率	47kHz~57kHz
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	97%
	晶体管耐压	-
	拓扑结构	降压式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	0℃~+70℃@(Tj)
