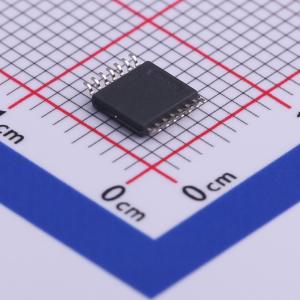

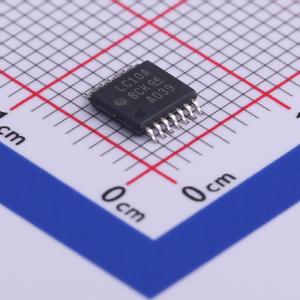

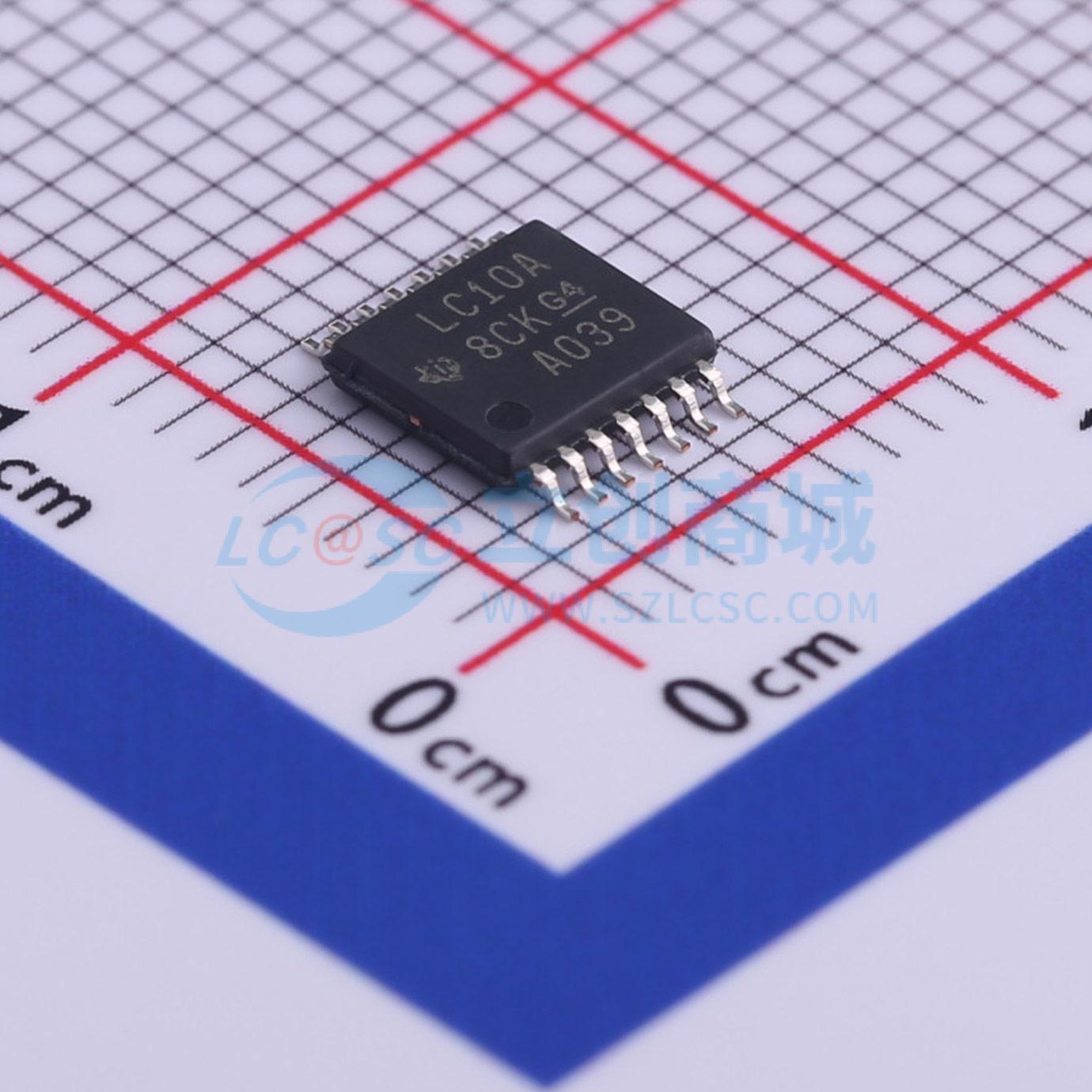

SN74LVC10APWR
SN74LVC10APWR
- 描述
- SN74LVC10A 3 通道、3 输入、1.65V 至 3.6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC10APWR
- 商品编号
- C485075
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.29V；1.9V；2.4V；2.3V；2.2V | |
| 输出低电平(VOL) | 550mV；100mV；240mV；400mV；300mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.7ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
这是一款三3输入正与非门，设计用于1.65 V至3.6 V VCC工作。SN74LVC10A在正逻辑下实现布尔函数Y = 非(A·B·C)，或Y = 非A + 非B + 非C。输入可由3.3 V或5 V器件驱动，该特性允许该器件在3.3 V/5 V混合系统环境中用作电平转换器。
商品特性
- 工作电压范围为1.65 V 至 3.6 V
- 额定工作温度范围为-40℃ 至 85℃ 和 -40℃ 至 125℃
- 输入可承受最高5.5 V电压
- 在3.3 V条件下，最大tpd为4.9 ns
- 在VCC = 3.3 V、TA = 25℃条件下，输出地弹VOLP典型值小于0.8 V
- 在VCC = 3.3 V、TA = 25℃条件下，输出VOH下冲VOHV典型值大于2 V
- 闩锁性能超过250 mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准要求
- 人体模型（A114-A）防护等级为2000 V
- 机器模型（A115-A）防护等级为200 V
