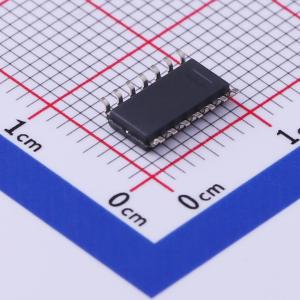

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC126ADR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC126A 具有三态输出的 4 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC126ADR
- 商品编号
- C485076
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 2.5ns@3.3V,50pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
SN74LVC126A是一款四路总线缓冲门器件，适用于电源电压1.65V到3.6V的工作场景。该器件带有独立线驱动器，具备三态输出，当对应的输出使能OE输入为低电平时，所有对应输出都会被禁用。为确保上电或掉电过程中保持高阻态，OE必须通过下拉电阻接地，下拉电阻的最小值由驱动器的拉电流能力决定。该器件的输入可由3.3V或5V器件驱动，可在混合3.3V和5V的系统环境中用作电平转换器件。
商品特性
- 工作电压范围为1.65V~3.6V
- 额定工作温度范围为-40℃~+125℃
- 输入可承受最高5.5V电压
- 3.3V供电下最大传输延迟tpd为4.7ns
- 3.3V供电、25℃环境下，典型输出地弹VOLP小于0.8V
- 3.3V供电、25℃环境下，典型输出VOH下冲大于2V
- 锁存性能超过250mA，符合JESD 17标准
应用领域
- 音频视频接收机
- 便携式音频底座
- 蓝光播放器和家庭影院
- MP3播放器或录音机
- 个人数字助理
- 电信、服务器电源以及AC-DC电源
- 客户端和企业级固态硬盘
- LCD、数字、高清电视
- 企业级平板电脑
- 服务器视频分析
- 无线耳机、键盘和鼠标
