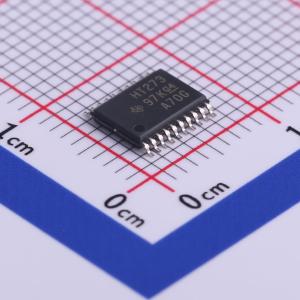

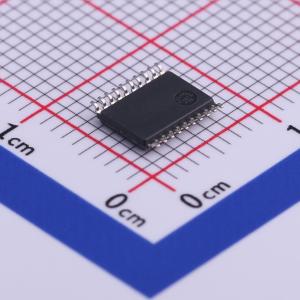

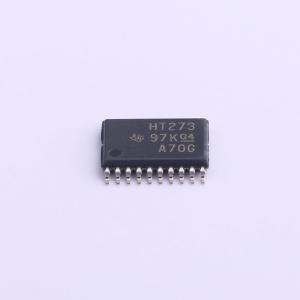

SN74HCT273PWR
八进制D型触发器带清零功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT273PWR
- 商品编号
- C484754
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 37MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 29ns@5.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 21ns | |
| 保持时间 | 0ns |
商品概述
该器件为正边沿触发D型触发器，带有公共使能输入，带有公共清零使能输入而非锁存时钟。满足建立时间要求的输入端信息会在时钟脉冲的正跳变沿传输到Q输出端，时钟触发发生在特定电压电平，与正跳变脉冲无直接关联，当时钟处于高电平和低电平时，数据输入端对输出没有影响，电路设计可防止清零端跳变引发错误时钟触发。
商品特性
- 包含SN54HCT273、SN74HCT273两种型号，SN54HCT273支持J、W、FK封装，SN74HCT273支持DB、DW、N、NS、PW封装
- 工作电压范围为4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为80μA
- 典型传输延迟tpd = 12 ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 输入兼容TTL电平
- 内置八个D型触发器，带有直接清零输入
- 电源电压最大范围为-0.5V~7V
- 输入钳位电流为±20mA，输出钳位电流为±20mA
- 连续输出电流为±25mA，VCC或GND的连续电流为±50mA
- 不同封装热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接VCC或GND，以保证器件正常工作
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
