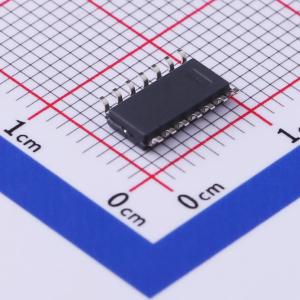

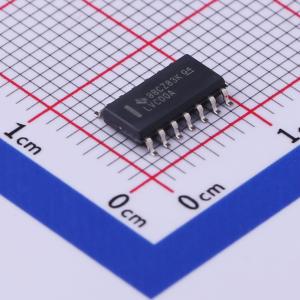

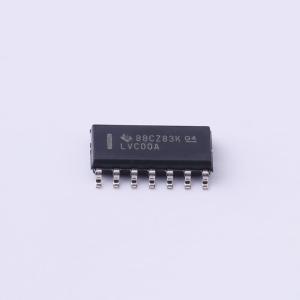

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC00ADR

四通道2输入正与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC00A 4 通道、双输入、1.65V 至 3.6V 与非门
品牌名称: TI(德州仪器)
商品型号: SN74LVC00ADR
商品编号: C485072
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	800mV
	输出高电平(VOH)	2V
	输出低电平(VOL)	800mV
	系列	74LVC系列
	传播延迟(tpd)	4.1ns@3.3V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	2
	功能特性	局部关断模式；过压容忍输入

商品概述

SNx4LVC00A包含SN54LVC00A和SN74LVC00A，均为四路二输入正与非门，其中SN54LVC00A适用于2.7V~3.6V的电源电压工作范围，SN74LVC00A适用于1.65V~3.6V的电源电压工作范围。该器件在正逻辑下实现布尔函数Y = 非(A×B) 或 Y = 非A + 非B，输入可由3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器。

商品特性

SN74LVC00A工作电压范围为1.65V~3.6V
SN54LVC00A工作电压范围为2.7V~3.6V
支持多种额定工作温度范围，分别为-40℃~85℃、-40℃~125℃、-55℃~125℃
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为4.3ns
VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

音频视频接收器
便携式音频底座
蓝光播放器与家庭影院设备
MP3播放器或记录器
个人数字助理
电信/服务器AC/DC电源单控制器的模拟与数字部分
客户端与企业级固态硬盘
液晶、数字、高清电视
企业级平板电脑
服务器端视频分析
无线耳机、无线键盘、无线鼠标

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	4
	工作电压	1.65V~3.6V
	静态电流(Iq)	1uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	1.7V~2V
