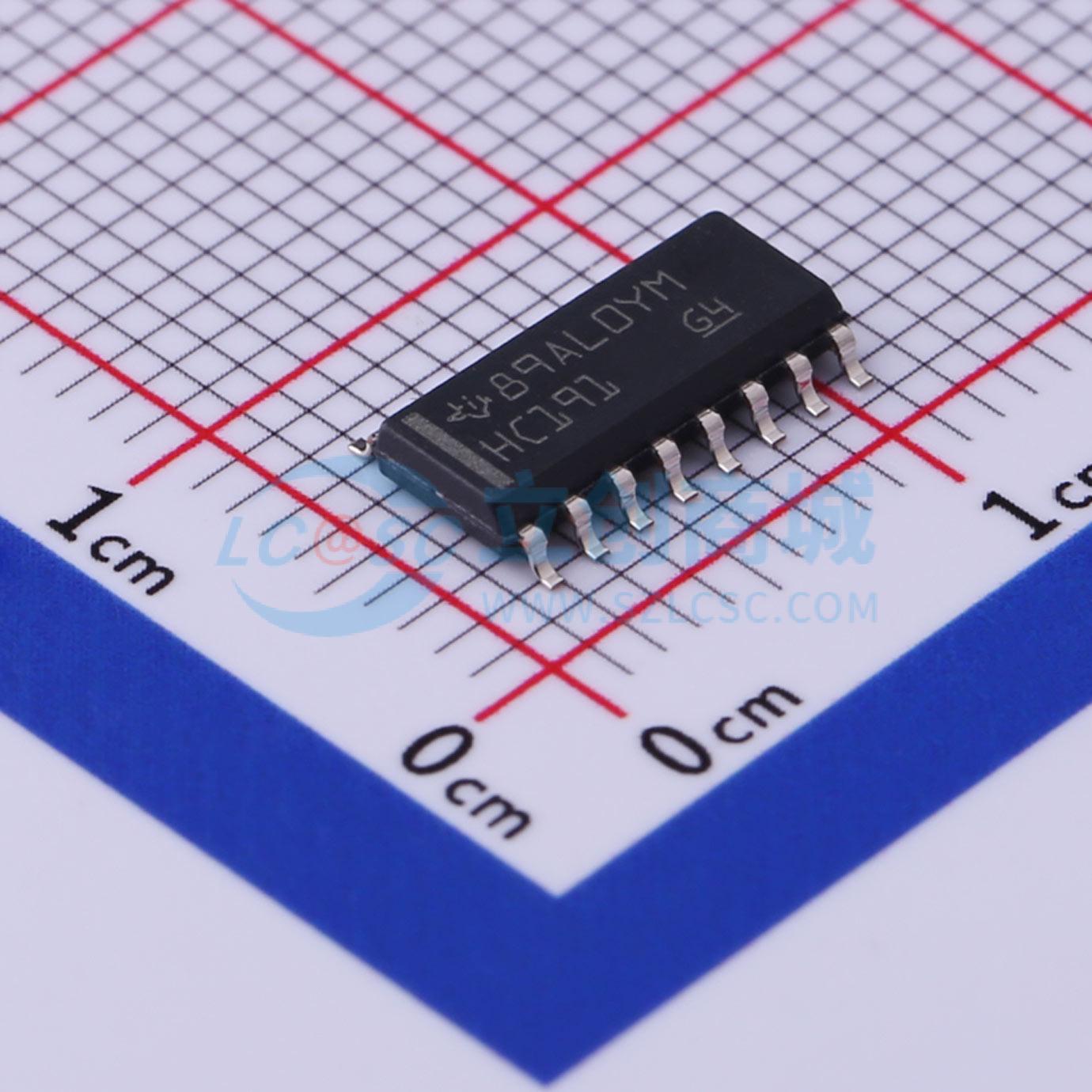

SN74HC191DR
4位同步向上/向下二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC191 4 位同步加/减二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC191DR
- 商品编号
- C484752
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74HC | |
| 计时方向 | 向下计数器；向上计数器 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | 同步 | |
| 计数速率 | 24MHz | |
| 传播延迟(tpd) | 45ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程分频比；级联计数器；异步并行加载；同步计数；多模式计数 |
商品概述
HC191器件是4位同步可逆二进制加减计数器。同步计数操作通过所有触发器同时时钟触发实现，输出在控制逻辑指令下同步变化，这种工作模式消除了异步纹波时钟计数器通常存在的输出计数尖峰。四个触发器的输出在计数使能输入为低电平时，由时钟输入从低电平到高电平的跳变触发；计数使能为高电平时，抑制计数。计数方向由加减输入的电平决定，加减输入为低时计数器向上计数，为高时向下计数。该计数器具备完全独立的时钟电路，控制输入改变工作模式时，在时钟触发前不会影响计数器的内容，计数器的功能仅由满足稳定建立保持时间的条件决定。该计数器完全可编程，每个输出都可通过将加载输入置低，在数据输入端输入所需数据，预设置为任意电平；输出可独立于时钟电平变化，与输入数据保持一致，该特性允许通过预置输入修改计数长度，可将计数器用作模N分频器。该计数器提供两个输出实现级联功能，分别为纹波时钟输出和最大最小计数输出，可轻松实现多级级联，前瞻电路支持高速操作。
商品特性
- 宽工作电压范围2V~6V
- 输出最高可驱动10个LSTTL负载
- 低功耗，最大电源电流80μA
- 典型传输延迟为13ns
- 5V条件下输出驱动电流为±4mA
- 最大输入电流为1μA
- 配备单个加减计数控制线
- 前瞻电路可提升级联计数器的工作速度
- 计数模式下完全同步
- 支持通过加载控制实现异步预置
- 完全可编程，可预置任意输出电平
- 配备专用级联输出，支持高速级联应用
- 电源电压范围值最大额定为-0.5V~7V
- 存储温度范围为-65℃~150℃
应用领域
- 模N分频应用
- 多级同步计数应用
- 高速计数系统应用
