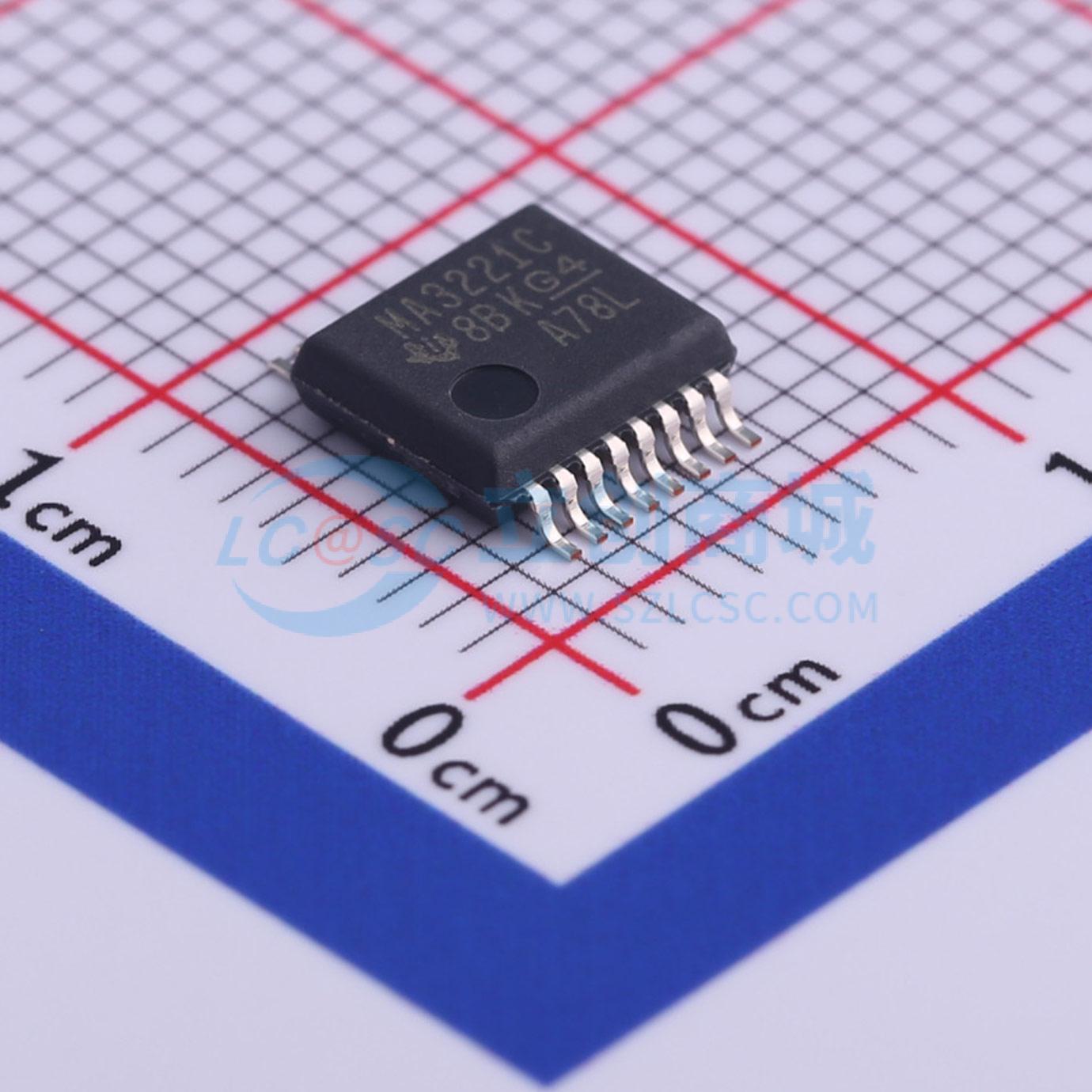

温馨提醒：图片仅供参考，商品以实物为准

MAX3221CDBR

MAX3221 3-V至5.5-V RS-232线路驱动器和接收器，具有±15-kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备包含一个线路驱动器和一个线路接收器，并具有专用使能引脚。它符合TIA/EIA-232-F和ITU V.28标准，支持3-V至5.5-V Vcc电源，并提供高达250 kbps的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: MAX3221CDBR
商品编号: C484735
商品封装: SSOP-16-4.4mm
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

RS-232总线引脚ESD保护超过±15 kV（使用人体模型HBM）满足或超过TIA/EIA-232-F和ITU V.28标准的要求工作电压为3V至5.5V 最高支持250 kbps的数据传输速率包含一个驱动器和一个接收器低待机电流：典型值1 μA 外部电容：4 x 0.1 μF 在3.3V供电时接受5V逻辑输入高速引脚兼容设备（1 Mbps）- SNx5C3221 自动断电功能可自动禁用驱动器以节省电源

MAX3221器件由一个线路驱动器、一个带有专用使能引脚的线路接收器以及具有±15 kV ESD保护（串行端口连接引脚，包括GND）的双电荷泵电路组成。该器件满足TIA/EIA-232-F的要求，并提供异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小型外部电容允许从单个3V至5.5V电源工作。这些器件可以在高达250 kbps的数据信号速率下工作，并且驱动器输出摆率最大为30 V/μs。

当串行端口不活动时，有灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动断电功能生效。在此模式下，如果器件未检测到接收器输入上的有效RS-232信号，则驱动器输出将被禁用，且供电电流降至1 μA。INVALID输出会在接收器输入处存在RS-232信号时通知用户。

应用领域

电池供电、手持和便携设备
笔记本、超便携笔记本和笔记本电脑
数码相机
移动电话和无线设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps

	属性	参数值
	工作电压	3.3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃
