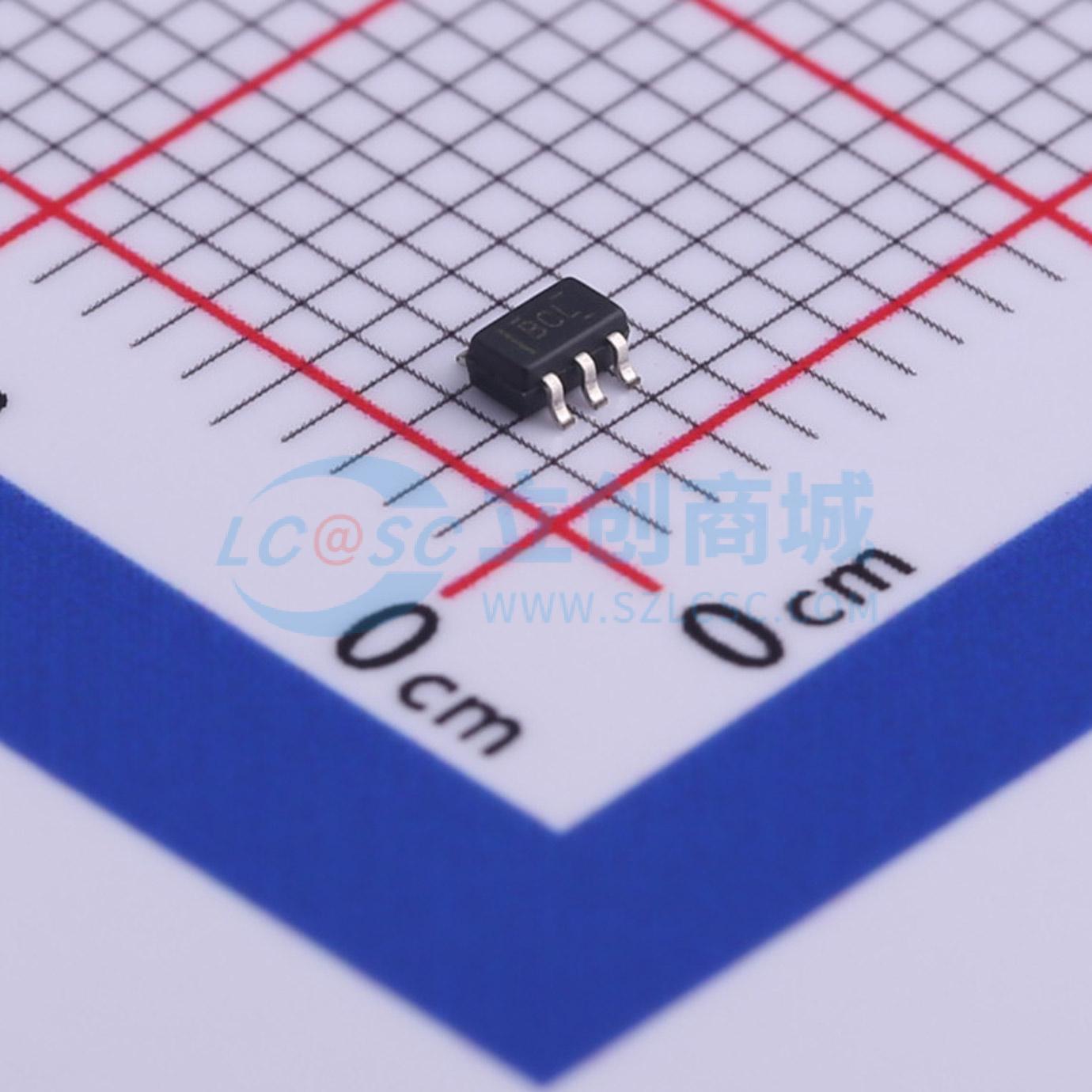

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G04DCKR
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G04 具有 TTL 兼容型 CMOS 输入的单通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G04DCKR
- 商品编号
- C484742
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
SN74AHCT1G04是单反相门器件，内部包含一个门，可实现布尔函数Y=非A，NC引脚无内部连接。
商品特性
- 工作电压范围为4.5V~5.5V，5V条件下最大传输延迟tpd为7.5ns
- 功耗低，最大静态电流Icc为10μA
- 5V条件下输出驱动能力为±8mA
- 输入与TTL电平兼容
- 闩锁性能超过250mA，符合JESD 17规范
- 推荐工作条件下最高工作温度为125℃
- 所有未使用输入必须接VCC或GND，才能保证器件正常工作
应用领域
- 笔记本电脑
- 电子销售点设备
- 病人监护设备
- 交流感应电机控制
- 网络交换机
- 测试领域
